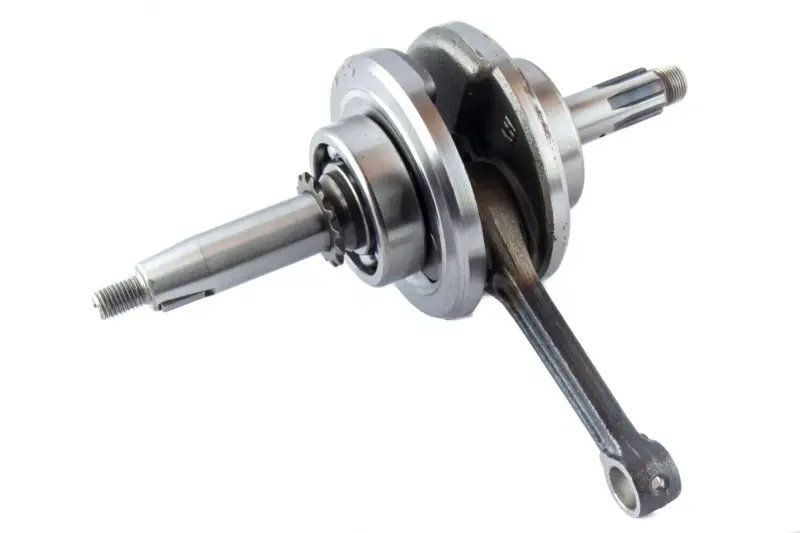

Колінвал Delta 70 VDK

Колінвал Delta 70 VDK призначений для ремонту кривошипно-шатунного механізму двигуна. Він приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Справність колінвала впливає на рівномірність роботи двигуна, навантаження на опорні підшипники та рух поршня в циліндрі.

Будова та ознаки зношення

Колінвал має дві щоки, шатун і виступні кінці вала з різьбою. Посадкові поверхні та пази на кінцях забезпечують з'єднання з іншими деталями двигуна. Під час підбору перевіряють усю геометрію: однакова форма щік ще не означає відповідності посадок, кріплень і відстаней між ними.

Стукіт у нижній частині двигуна, посилення вібрації, нерівномірне обертання та люфт у з'єднанні шатуна з кривошипом — приводи перевірити колінвал. Остаточний висновок роблять після розбирання, адже подібні ознаки можуть давати й сусідні деталі. Окремо оцінюють різьбу, зношення посадкових поверхонь і биття вала відносно допустимих значень.

Типові причини пошкоджень — недостатнє змащування, забруднена олива та перегрів. Після заклинювання поршня або руйнування підшипника перевіряють шатун, шийки й щоки, навіть якщо вал ще обертається. Усунення причини несправності під час ремонту допомагає уникнути повторного пошкодження нової деталі.

Як перевірити відповідність

Для порівняння використовуйте знятий колінвал і позначення двигуна. Звірте загальну довжину, відстань між щоками, діаметри та довжину посадкових ділянок. Перевірте різьбу з обох боків, форму пазів і розташування місць з'єднання з іншими деталями. Навіть невелика відмінність у посадці може завадити правильному складанню.

• Порівняйте міжцентрову довжину шатуна, ширину його головок і посадку поршневого пальця.
• Переконайтеся, що хід поршня відповідає двигуну: від нього залежить положення поршня у крайніх точках.
• Звірте ділянки під опорні підшипники, ущільнення та деталі, які кріпляться на кінцях вала.

Невідповідність шатуна або ходу поршня впливає не лише на можливість зібрати двигун. Вона може спричинити контакт деталей, які мають рухатися із зазором. Тому перевірку розмірів виконують до встановлення, без спроб підігнати колінвал силою.

Що врахувати під час заміни

Для встановлення потрібні розбирання двигуна й доступ до картера. Поки колінвал знятий, оглядають гнізда та опорні підшипники, ущільнення й прилеглі деталі. Зношені підшипники та пошкоджені ущільнення замінюють, а для розібраних з'єднань використовують придатні прокладки. З картера прибирають забруднення й уламки, що залишилися після несправності.

Колінвал монтують відповідними пристосуваннями за послідовністю для конкретного двигуна. Удари по різьбових кінцях і передавання зусилля через шатун можуть пошкодити посадки та порушити співвісність. Місця змащування, потрібні зазори й моменти затягування визначають за ремонтною документацією двигуна.

Після складання перевіряють легкість обертання, відсутність заклинювання та контакту шатуна з картером. Перекіс або неправильна посадка перевантажують підшипники, посилюють вібрацію й прискорюють зношення. Контроль до запуску дає змогу виявити помилку до того, як вона пошкодить інші деталі двигуна.
