Котушка запалювання 2T TB50, Suzuki RUN VDK

Котушка запалювання для двотактної техніки TB50, Suzuki RUN створює високовольтний імпульс для іскри на свічці. Вона потрібна для займання паливної суміші під час запуску та роботи двигуна. Позначення 2T означає двотактний двигун. Щоб підібрати заміну, крім назви техніки, звіряють кріплення, контакти та підключення зі знятою котушкою.

Будова та розміщення

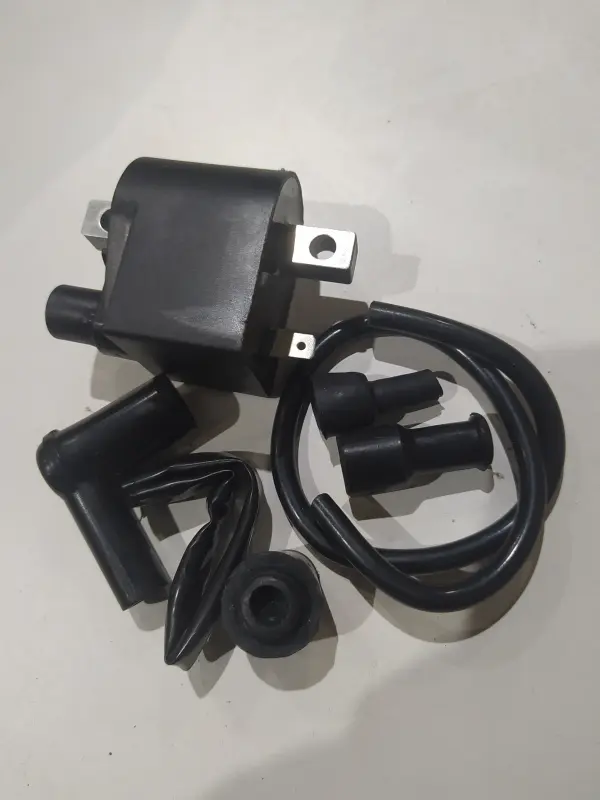

Котушка має чорний корпус, кріпильні вушка з отворами та плаский контакт для приєднання проводки. Високовольтний провід передає імпульс до свічки. Його ізоляція разом зі свічковим ковпачком перешкоджає витоку струму на сусідні деталі. Напрямок виходу проводу й положення кріплень визначають, як котушка розміститься на штатному місці.

Однаковий вигляд корпусу ще не означає, що котушки взаємозамінні: їхні електричні параметри мають відповідати системі запалювання. Помилка під час добору може спричинити слабку іскру або її відсутність. Інша відстань між отворами завадить закріпити деталь без переробок, а недостатня довжина проводу створить натяг, коли двигун рухатиметься відносно рами.

Ознаки несправності

Котушку перевіряють, коли двигун важко запускається, працює з перебоями під навантаженням або глухне після прогрівання. Подібні симптоми бувають через свічку, ковпачок і поганий контакт у з’єднаннях, тому заміну варто пов’язувати з результатом перевірки. Тріщини корпусу, пошкоджена ізоляція та сліди електричного пробою допомагають знайти джерело проблеми.

Огляньте високовольтний провід біля виходу з корпусу, біля ковпачка та в місцях дотику до рами. Надломи й потертості можуть спричиняти втрату іскри, особливо за наявності вологи та бруду на пошкодженій ізоляції. Також перевірте, чи надійно тримаються клеми та чи немає окислення: несправне з’єднання може давати ті самі перебої, що й пошкоджена котушка.

Перевірка відповідності

• Порівняйте форму корпусу, розташування кріпильних вушок і відстань між центрами отворів.
• Звірте кількість, форму та положення контактів зі штатною проводкою.
• Перевірте довжину високовольтного проводу, шлях його прокладання та посадку ковпачка на свічці.
• Уточніть відповідність системі запалювання за технічною документацією скутера.

Встановлення

Заміну виконують після охолодження двигуна, з вимкненим запалюванням. Спочатку фіксують підключення проводів і те, як прокладено високовольтний провід. Ковпачок знімають зі свічки, тримаючи за корпус: тягнути за провід не слід. Після демонтажу оглядають кріплення та сусідню проводку, очищують контактні з’єднання. Пошкоджені клеми потрібно відновити, інакше нова котушка не усуне причину перебоїв.

Корпус закріплюють без перекосу. Провід прокладають без натягу й різких перегинів, подалі від гарячих поверхонь і рухомих деталей. Свічковий ковпачок має триматися щільно; якщо він тріснув або вже не забезпечує надійного з’єднання, його замінюють. Разом із ним перевіряють стан свічки. Після складання оцінюють запуск і рівномірність роботи двигуна. Під час його роботи не торкаються високовольтного проводу та з’єднання зі свічкою.
