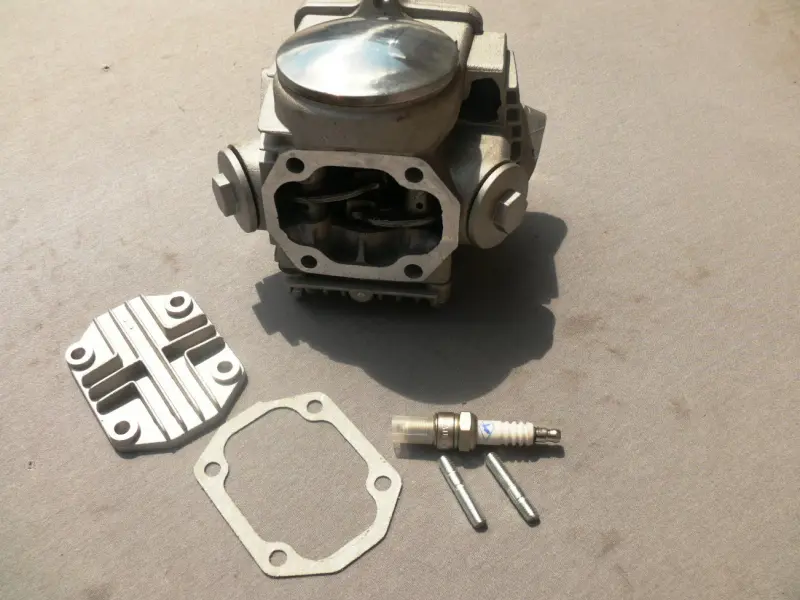

Головка циліндра Delta 70 (Ø47) у зборі VDK

Головка циліндра Delta 70 (Ø47) у зборі VDK призначена для заміни головки двигуна мопеда. Вона закриває циліндр зверху, утворює частину камери згоряння та вміщує клапанний механізм і свічку запалювання. Щільне прилягання клапанів до сідел та справна площина стику допомагають утримувати компресію. Коли камера втрачає герметичність, двигун важче запускається і гірше тягне під навантаженням.

Конструкція та причини заміни

Корпус має зовнішні ребра охолодження, бічні кришки й отвір для доступу до клапанного механізму. Ребра збільшують поверхню відведення тепла, а доступ до механізму дає змогу перевіряти його стан і виконувати регулювання. Головку у зборі добирають за конструкцією знятої деталі: схожої форми корпусу замало, якщо кріплення чи сполучні поверхні відрізняються.

Заміну розглядають за наявності тріщин, пошкодженої різьби під свічку, зношених напрямних клапанів і сідел або деформованої площини прилягання до циліндра. Перегрів та нерівномірне затягування кріплень можуть порушити ущільнення стику. Прогорілий клапан також спричиняє втрату компресії, проте доцільність ремонту окремими деталями залежить від стану головки загалом.

Складний запуск, падіння тяги, збільшена витрата оливи чи стукіт у верхній частині двигуна ще не визначають причину несправності. Потрібно перевірити клапанні зазори, з’ясувати, де втрачається компресія, та оглянути механізм. Якщо достатньо регулювання або заміни прокладки, нова головка не усуне потреби правильно виконати ці роботи.

Перевірка відповідності

Зіставте позначення Ø47 зі своєю циліндро-поршневою групою та маркуванням демонтованої деталі. Порівняйте розташування кріпильних отворів, контур площини стику, форму камери згоряння та проходження оливних каналів. Прокладка має відповідати обом поверхням і не перекривати потрібні отвори. Якщо головка не сідає на місце вільно, притягувати її кріпленням із надмірним зусиллям не можна.

Також звірте кріплення впуску й випуску, посадкове місце свічки, розташування кришок та будову приводу газорозподілу. Від цих з’єднань залежить суміщення із сусідніми деталями без переробок. Неправильний вибір загрожує витоками через стик, порушенням подавання оливи або некоректною роботою клапанів. Вільне переміщення механізму перевіряють ще до запуску.

Підготовка та монтаж

Головку знімають після охолодження двигуна. Спочатку очищають ділянку навколо неї, щоб бруд не потрапив у циліндр та оливні канали. Під час розбирання контролюють положення деталей приводу газорозподілу й захищають відкриті порожнини від випадкового падіння кріплень. Залишки старої прокладки прибирають обережно, не залишаючи глибоких подряпин на площинах стику.

Для складання беруть відповідну нову прокладку головки. Ущільнення кришок, шпильки та різьбові з’єднання оглядають і замінюють пошкоджені деталі; поруч перевіряють стан приводу клапанів. Кріплення затягують у послідовності та з моментом, передбаченими для двигуна. Після цього встановлюють фази газорозподілу й регулюють клапанні зазори. Перед запуском колінвал обережно прокручують вручну: механізм не повинен упиратися. Під час першої роботи перевіряють стики на підтікання та прислухаються до сторонніх звуків.
