Передній варіатор AMG для скутера 4T GY6 50

Передній варіатор AMG для скутера 4T GY6 50

Вузол установлюється в передній частині автоматичної клинопасової трансмісії скутера та передає обертання колінчастого вала на приводний пас. Він розрахований на чотиритактну платформу GY6 50, яку також позначають кодами сімейства 139QMA/139QMB. Таке виконання використовують під час ремонту штатної трансмісії, коли потрібно відновити правильну роботу переднього шківа.

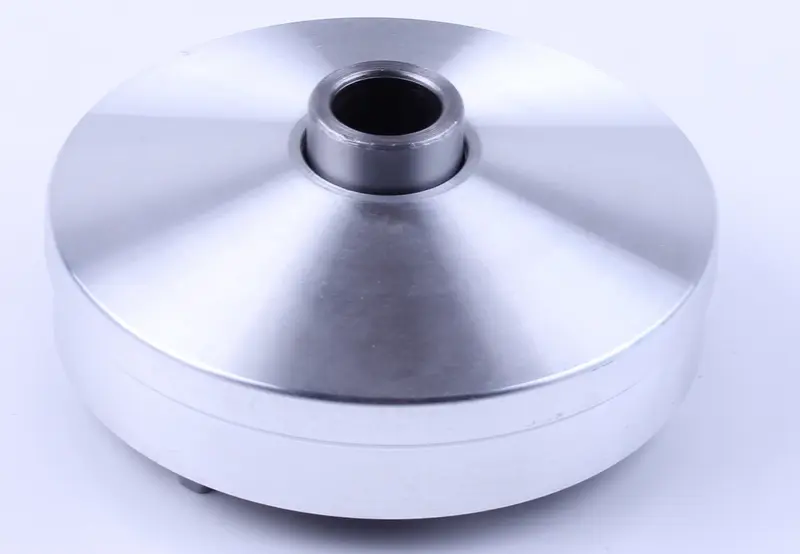

Варіатор працює разом із пасом і заднім веденим шківом. Коли оберти змінюються, ролики всередині механізму переміщують рухому щоку, пас підіймається або опускається по конічних поверхнях, а передавальне відношення змінюється автоматично. Від стану переднього шківа залежать плавність розгону, послідовність набору швидкості та правильний рух паса по контактній доріжці. Деталь має круглу форму, конічну поверхню та центральну посадкову частину — саме ці зони потрібно зіставити зі знятим варіатором.

Коли потрібна перевірка варіатора

Причиною для обслуговування трансмісії можуть бути ривки під час розгону, затримка зміни передавального відношення, сторонній шум під кришкою CVT або помітні сліди зношення після розбирання. Такі прояви не завжди пов’язані лише з переднім варіатором: одночасно перевіряють пас, ролики, напрямні, втулку, зовнішню щоку та задній шків. Заміна доцільна, якщо на конічній доріжці утворилися виражені канавки, деформація заважає пасу рухатися рівномірно або посадкові поверхні мають пошкодження.

Що звірити перед вибором

• Тип двигуна: чотиритактний GY6 50; на картері двигуна може бути позначення 139QMA або 139QMB.
• Виконання переднього шківа: порівняйте форму корпусу, діаметр контактної поверхні та кут конуса зі знятою деталлю.
• Посадку на вал: перевірте центральний отвір, довжину втулки, профіль з’єднання та порядок встановлення сусідніх деталей.
• Стан трансмісії: заздалегідь огляньте пас, ролики, напрямні й зовнішню щоку, щоб не залишати зношені деталі поруч із новим варіатором.
• Модифікацію скутера: саме позначення GY6 50 не скасовує звіряння геометрії, адже техніка різних років і серій може відрізнятися виконанням трансмісії.

Установлення та обслуговування

Перед монтажем корпус CVT очищають від пилу, гумової крихти та старих забруднень. Конічні поверхні й пас мають залишатися чистими та сухими. Деталі встановлюють у послідовності, передбаченій конструкцією конкретного двигуна; перекіс втулки, затискання паса між щоками або неправильне положення напрямних порушують роботу передачі. Для утримання шківа застосовують відповідний фіксатор, а центральне кріплення затягують моментом із сервісної документації скутера.

Після складання потрібно вручну перевірити вільне положення паса та відсутність перекосу, а потім проконтролювати роботу трансмісії з малим навантаженням. Якщо попередній варіатор пошкодився через зношений пас, заклинювання роликів або помилки складання, причину усувають одночасно із заміною. Такий підхід допомагає новій деталі працювати узгоджено з іншими частинами CVT і повертає скутеру рівний, передбачуваний набір швидкості.
