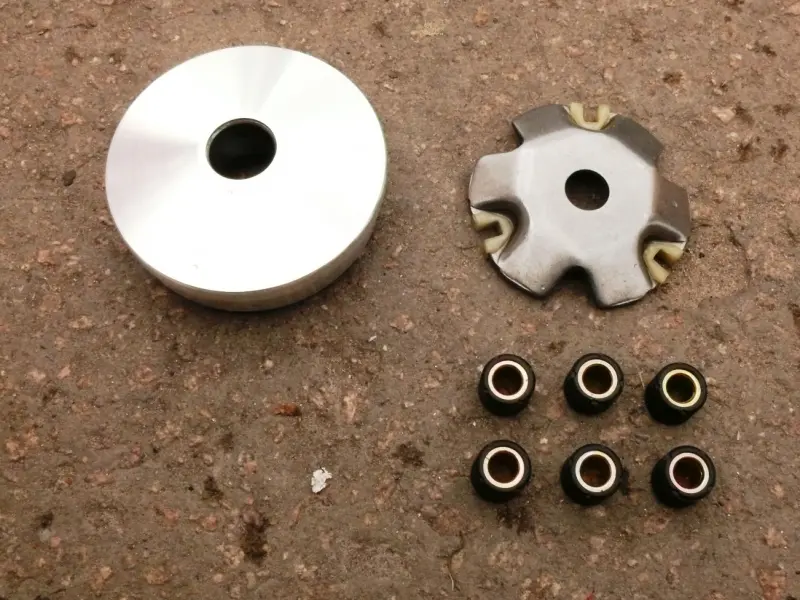

Передній варіатор VDK для 4T GY6 50

Передній варіатор VDK для 4T GY6 50

Передній варіатор призначений для скутерів із чотиритактним двигуном сімейства GY6 50 та встановлюється у ведучій частині пасової безступеневої трансмісії. Деталь бере участь в автоматичній зміні передавального відношення: узгоджує оберти двигуна зі швидкістю руху без ручного перемикання передач. Такий варіатор обирають для ремонту трансмісії в разі зношення доріжок роликів, пошкодження рухомої щоки або потреби замінити раніше встановлену деталь.

Як працює передній варіатор

Усередині рухомої щоки розміщуються шість роликів. Коли оберти зростають, вони переміщуються похилими доріжками та впливають на рампову пластину. Щоки ведучого шківа зближуються, тому пас виходить на більший робочий радіус. Після зменшення обертів процес відбувається у зворотному напрямку. Від вільного руху роликів, стану доріжок і поверхні щоки залежить рівномірність зміни передавального відношення.

Варіатор працює разом із пасом, втулкою, нерухомою щокою, заднім шківом і зчепленням. Тому заміну однієї деталі варто поєднати з оглядом інших компонентів трансмісії. Зношений пас, пошкоджені напрямні або ролики невідповідної маси здатні змінити поведінку скутера навіть за справної рухомої щоки.

Що перевірити під час підбору

Основний критерій сумісності цієї позиції — чотиритактний двигун GY6 50. Самого зазначення робочого об’єму недостатньо: у зовні подібних скутерів можуть відрізнятися вал, втулка, діаметр шківа та конфігурація сусідніх деталей. Перед замовленням бажано зняти кришку трансмісії та зіставити нову позицію зі встановленим варіатором.

• Сімейство двигуна: позначення GY6 50 4T має відповідати техніці, для якої підбирається деталь.
• Посадка: порівняйте центральний отвір, використовувану втулку та положення варіатора на валу.
• Габарити: перевірте зовнішній діаметр і загальну висоту старої рухомої щоки.
• Ролики: зіставте їхню кількість, розмір і масу. У цій конструкції використовуються шість роликів, однак точні параметри потрібно звірити зі штатною конфігурацією скутера.
• Рампова пластина: порівняйте форму, центральний отвір і розташування напрямних.
• Склад потрібних деталей: заздалегідь визначте, чи необхідні окремо втулка, нерухома щока, крильчатка, кріплення та інші компоненти переднього шківа.

Коли варіатор потребує уваги

Передній варіатор оглядають у разі ривків під час розгону, стороннього шуму під кришкою трансмісії, нерівномірного набору швидкості або помітного погіршення розгону. Ці ознаки не вказують лише на одну несправність, тому одночасно перевіряють пас, ролики, напрямні та задній шків. Підставою для заміни є виражені канавки на поверхні щоки, пошкоджені доріжки, тріщини, деформація або ролики з пласкими ділянками.

Монтаж і перевірка після встановлення

Перед розбиранням запам’ятайте послідовність шайб, втулок і деталей приводу. Ролики мають вільно розміщуватися у своїх доріжках, а рампова пластина — сідати рівно, без перекосу. Під час складання пас потрібно звільнити від натягу з боку переднього шківа, щоб його не затиснуло між щоками під час затягування кріплення.

Гайку варіатора затягують із фіксацією шківа відповідним інструментом та з моментом, передбаченим документацією конкретного двигуна. Після складання перевіряють вільне обертання, положення паса й відсутність стороннього шуму. Точне зіставлення розмірів та акуратний монтаж допомагають отримати коректну роботу автоматичної трансмісії після ремонту.
