Болти кріплення задньої зірки Delta з контршайбами

Болти кріплення задньої зірки Delta з контршайбами

Комплект призначений для встановлення задньої веденої зірки на мопедах сімейства Delta. Кріплення утримує зірку на її посадковому місці під час роботи ланцюгового приводу, тому стан болтів і стопорних деталей безпосередньо впливає на правильність її посадки. Позиція підходить для ремонту під час заміни зношеного кріплення, обслуговування заднього колеса або встановлення іншої зірки з відповідними приєднувальними параметрами.

Призначення та конструкція

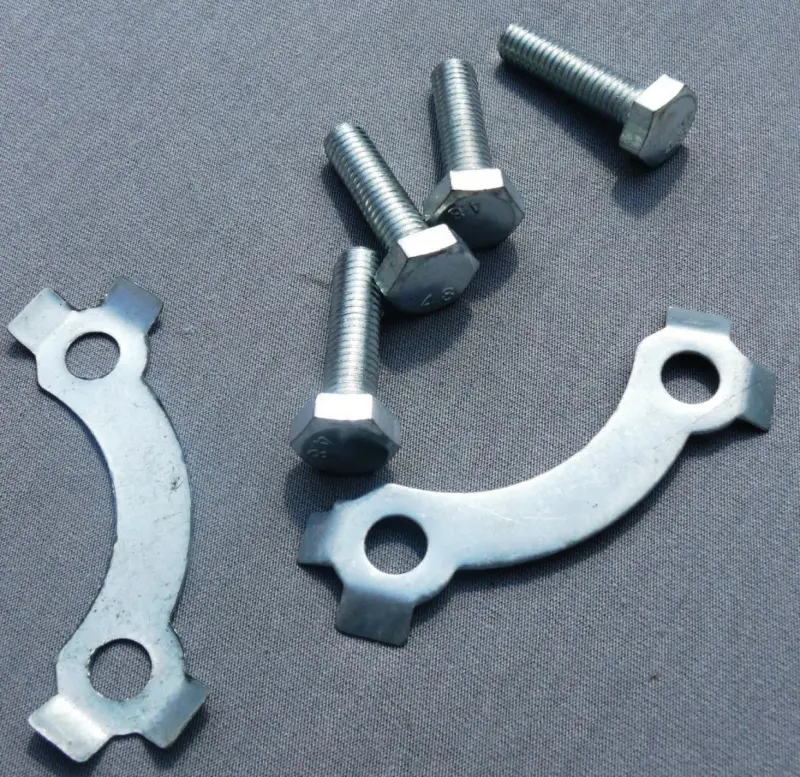

До складу входять чотири болти із шестигранними головками та дві парні контршайби дугоподібної форми. Кожна контршайба об’єднує два сусідні місця кріплення та має відгинні виступи. Після остаточного затягування виступи фіксують відносно граней головок, створюючи механічну перешкоду їх повороту. Така схема дає змогу обслужити всі чотири точки кріплення задньої зірки одним узгодженим набором деталей.

Контршайби встановлюються разом із болтами та не виконують роль звичайних плоских шайб. Їхня форма й розташування отворів мають відповідати посадковим точкам конкретної маточинної частини. Болти мають часткову різьбу: під час добору потрібно враховувати не лише загальну довжину, а й довжину різьбової ділянки. Точні розміри та параметри різьби для цієї позиції не заявлені, тому перевірка за демонтованими деталями є обов’язковою.

Що порівняти перед вибором

• Модель і виконання колеса: позначення Delta охоплює кілька модифікацій, між якими можливі відмінності в маточинах і тримачах зірки.
• Кількість і розташування отворів: комплект розрахований на чотири болти, об’єднані двома парними контршайбами.
• Різьбу: порівняйте діаметр, крок, довжину різьбової частини та напрямок різьби зі старим кріпленням.
• Габарити болта: перевірте загальну довжину, ділянку без різьби, висоту головки та розмір під ключ.
• Контршайби: зіставте відстань між отворами, вигин дуги та положення стопорних виступів.

Найнадійніше порівнювати деталі повним набором: прикласти стару контршайбу до нової, сумістити отвори та окремо перевірити кожен болт. Збіг лише за назвою мопеда не замінює перевірку різьби й геометрії. Якщо на техніці раніше змінювали маточину, тримач зірки або заднє колесо у зборі, орієнтуватися потрібно на фактично встановлену конструкцію.

Коли кріплення потребує заміни

Підставою для заміни є пошкоджена різьба, зірвані грані головок, вигин болтів, тріщини або значна деформація контршайб. Комплект також варто оновити, якщо виступи стопорних пластин неодноразово розгиналися та вже не прилягають до граней головок після затягування. Одночасно потрібно оглянути отвори зірки та її тримача: нове кріплення не усуває зношення, овальність чи пошкодження посадкових місць.

Установлення та обслуговування

• Перед складанням очистьте різьбу та прилеглі поверхні, а потім переконайтеся, що болти входять без перекосу й заклинювання.
• Спочатку наживіть усі чотири болти та перевірте рівну посадку зірки; остаточне затягування виконуйте рівномірно.
• Момент затягування визначайте за настановою до конкретного мопеда або встановленої маточини, оскільки його неможливо встановити за зовнішнім виглядом кріплення.
• Стопорні виступи відгинайте до граней головок лише після остаточного затягування. Сильно пошкоджені контршайби повторно не встановлюйте.

Після складання перевірте положення зірки, вільне обертання колеса та регулювання ланцюга. Під час планового обслуговування контролюйте щільність посадки кріплення і стан відігнутих виступів. Такий підхід допомагає своєчасно помітити послаблення з’єднання та уникнути прискореного зношення зірки, ланцюга й посадкових отворів.
