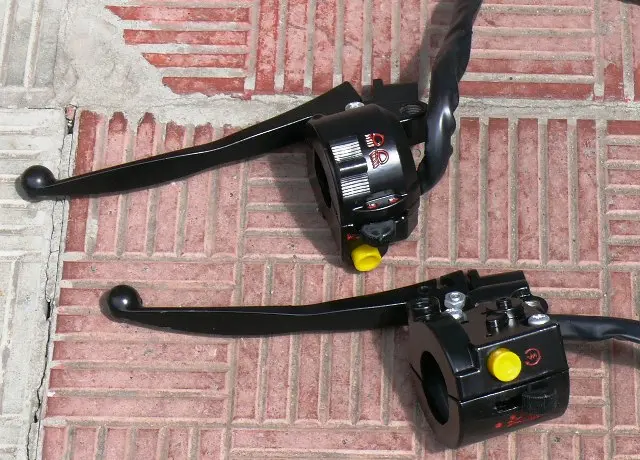

Блоки кнопок керма для мопедів Alpha і Delta, пара з важелями

Блоки кнопок керма для мопедів Alpha і Delta, пара з важелями

Комплект поєднує лівий і правий кермові перемикачі з важелями та призначений для відновлення органів керування китайського мопеда сімейства Alpha. Така конструкція дає змогу замінити обидві сторони керма, якщо старі корпуси, кнопки, проводка або важелі зношені чи пошкоджені. Чорне виконання пасує до штатного оформлення більшості мопедів цього типу, а окремі блоки встановлюються безпосередньо біля рукояток.

На корпусах розміщені перемикачі, які використовуються для керування світловими приладами, покажчиками повороту та звуковим сигналом. Точне призначення кожної кнопки залежить від схеми мопеда й має відповідати штатній проводці. Важелі вже поєднані з корпусами перемикачів, тому комплект зручний для ремонту після падіння, пошкодження кріплень, заїдання кнопок або появи нестабільного контакту в старих пультах. Від блоків виведені джгути проводів для під’єднання до проводки мопеда.

Конструкція та призначення

• Лівий і правий блоки в одному комплекті: обидві сторони керма можна обслужити одночасно, зберігши однакове виконання корпусів і важелів.
• Інтегровані важелі: не потрібно окремо добирати корпуси важелів до кермових перемикачів.
• Рознімні кріплення на кермо: блоки фіксуються навколо труби керма звичним для такої конструкції способом.
• Виведена проводка: під’єднання виконується до роз’ємів мопеда після перевірки їхньої форми, кількості контактів і призначення проводів.
• Чорні корпуси та важелі: комплект зберігає стримане штатне оформлення зони керування.

Що перевірити перед вибором

Назва моделі є лише першим критерієм добору. Перед замовленням порівняйте комплект зі знятими деталями: перевірте посадку корпусів на кермі, розташування кріпильних гвинтів, форму й довжину важелів, точки приєднання тросів, напрямок виходу проводів, тип роз’ємів і кількість контактів. Окремо зіставте функції кнопок з органами керування на мопеді. На техніці Alpha, Delta та Active трапляються різні варіанти проводки, тому однакова зовнішня форма не завжди означає однакове під’єднання.

Якщо старі блоки ще встановлені, сфотографуйте роз’єми й розташування проводів до розбирання. Не орієнтуйтеся лише на колір ізоляції: під час попередніх ремонтів проводку могли змінити. Новий роз’єм не слід силоміць з’єднувати з невідповідною колодкою або переставляти контакти без схеми конкретного мопеда. Якщо розташування контактів відрізняється, під’єднання має виконувати майстер, знайомий з електрообладнанням малокубатурної мототехніки.

Встановлення та перевірка

Перед монтажем від’єднують акумулятор, знімають старі пульти та очищують місця кріплення на кермі. Корпуси встановлюють без перекосу й затягують рівномірно, щоб вони не проверталися під час натискання кнопок, але й не деформувалися від надмірного зусилля. Проводку прокладають штатним маршрутом без натягу, різких перегинів і контакту з гарячими або рухомими деталями. Під час повороту керма від упору до упору джгути не повинні натягуватися чи затискатися.

Після під’єднання потрібно послідовно перевірити всі положення перемикачів, роботу світлових приладів, покажчиків повороту та сигналу. Важелі мають рухатися вільно, повертатися без заїдання й не торкатися рукояток. До початку поїздки також перевіряють, чи не змінилося положення тросів за повного повороту керма. Комплект підходить для планового відновлення кермових органів керування та ремонту мопеда після механічного пошкодження, коли доцільно замінити обидва блоки разом.
