Скло стоп-сигналу Yamaha JOG Next Zone 3YK VDK

Скло стоп-сигналу Yamaha JOG Next Zone 3YK VDK

Розсіювач призначений для ремонту заднього ліхтаря скутера Yamaha JOG Next Zone з позначенням 3YK. Він закриває світлову частину стоп-сигналу та пропускає світло від установленої всередині лампи, повертаючи задній оптиці охайний вигляд після пошкодження штатної деталі. Це окрема корпусна деталь ліхтаря, а не стоп-сигнал у зборі: лампа, патрон і проводка належать до інших компонентів.

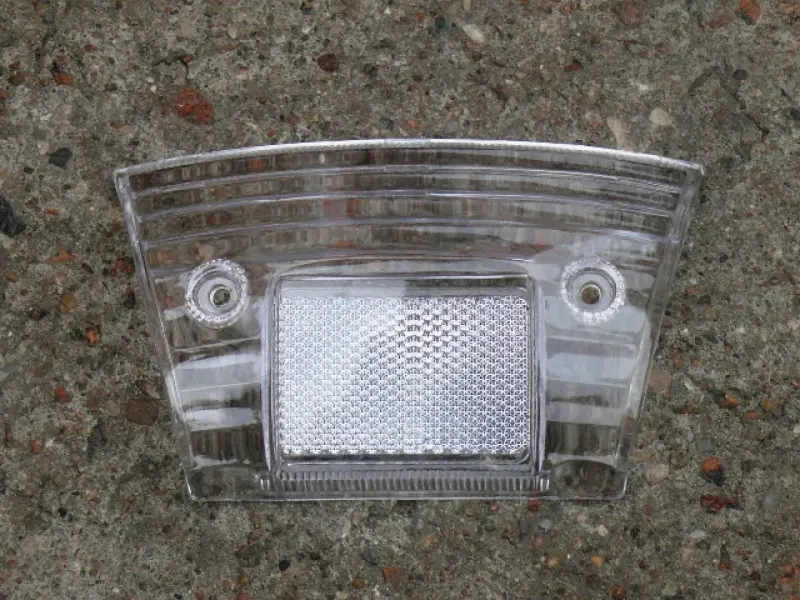

Деталь має світлопрозору формовану поверхню, розширену верхню частину з горизонтальним рельєфом і прямокутне фактурне поле в центральній зоні. З боків розташовані два круглі кріпильні отвори. Така конфігурація визначає посадку в корпусі ліхтаря, тому під час вибору враховують не лише назву моделі скутера, а й геометрію знятого розсіювача.

Коли потрібна заміна

Нове скло встановлюють замість тріснутої, розколотої, сильно подряпаної або помутнілої деталі. Пошкоджена поверхня погіршує вигляд задньої частини скутера, а дефекти біля кріплень не дають рівномірно притиснути розсіювач до корпусу. Заміна лише скла доречна, коли основа ліхтаря, патрон, лампа та проводка залишаються справними. Якщо корпус деформований, кріпильні стійки зламані або світло не з’являється під час натискання на гальмо, перед складанням потрібно окремо перевірити інші деталі ліхтаря.

Що порівняти перед замовленням

• Модель і позначення: виконання розраховане на Yamaha JOG Next Zone 3YK; загальної назви JOG недостатньо, адже задня оптика різних поколінь скутера відрізняється формою.
• Зовнішній контур: порівняйте ширину верхньої дуги, нахил бічних граней, форму нижнього краю та розташування центрального прямокутного поля.
• Кріплення: на деталі передбачено два симетрично розташовані отвори. Їхнє положення та відстань між ними мають відповідати корпусу встановленого ліхтаря.
• Посадкова сторона: перевірте профіль країв і глибину прилягання. Розсіювач має ставати на місце без згинання, підрізання та примусового суміщення отворів.
• Стан основи: до встановлення огляньте місця під гвинти, прилеглу крайку та ущільнення, якщо воно передбачене конструкцією конкретного ліхтаря.

Найнадійніший спосіб підбору — зіставити зняте скло з новою деталлю за формою, отворами та рельєфними зонами. Це особливо корисно для скутерів, на яких задній ліхтар міг бути раніше замінений на оптику іншої модифікації.

Установлення та перевірка

Перед роботою скутер стійко встановлюють і вимикають запалювання. Старе скло знімають без перекосу, щоб не пошкодити різьбові точки та корпус ліхтаря. Посадкову крайку очищають від пилу й залишків забруднень, після чого розсіювач приміряють без зусилля. Кріплення затягують поступово та рівномірно: надмірне зусилля біля отворів здатне створити напруження й спричинити тріщину. Якщо штатні гвинти, шайби або ущільнення пошкоджені, їхній стан оцінюють окремо до остаточного складання.

Після монтажу перевірте прилягання по всьому контуру та переконайтеся, що деталь не хитається. Потім увімкніть заднє світло й натисніть важелі гальма по черзі, контролюючи роботу стоп-сигналу. Забруднення із зовнішньої поверхні краще прибирати м’якою серветкою без абразивних частинок. Правильно підібране скло дає змогу відновити ліхтар без придбання корпусу в зборі та підходить для планового ремонту задньої оптики Yamaha JOG Next Zone 3YK.
