Перехідна плита KRE 1100 AMG-2

Перехідна плита KRE 1100 AMG-2

Деталь призначена для редукторної косарки KRE 1100 і встановлюється в місці її з’єднання з коробкою передач мотоблока. Плита є проміжною основою між редуктором косарки та відповідною частиною трансмісії, задає взаємне положення з’єднуваних компонентів і надає передбачені точки кріплення. Її використовують під час відновлення навісного обладнання після розбирання, пошкодження штатної плити, деформації посадкової поверхні, появи тріщин або зношення кріпильних отворів.

Конструкція та основні параметри

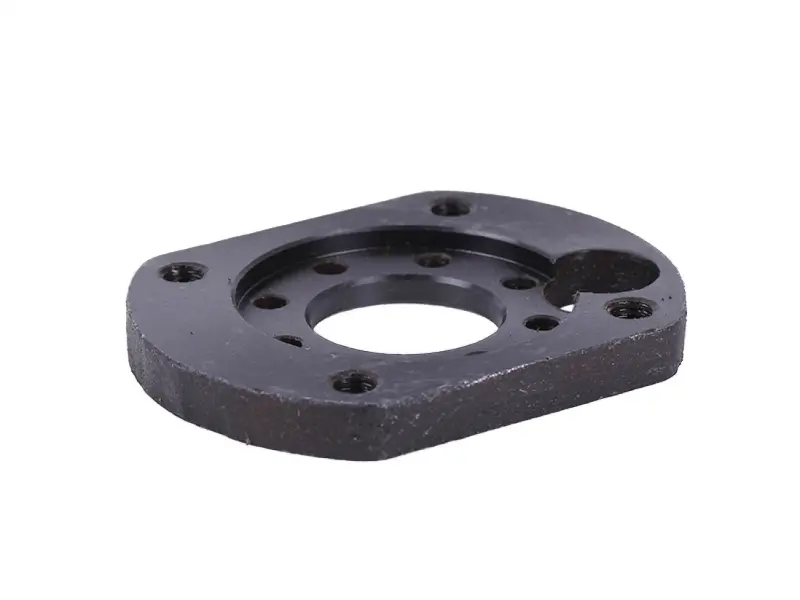

Плита має компактний корпус із заокругленими торцями. У центральній частині розташовані наскрізний отвір і кругла заглиблена посадкова зона, навколо якої виконано кілька отворів різного діаметра. На зовнішньому контурі передбачені окремі кріпильні точки, а збоку міститься велика кругла вибірка. Така конфігурація розрахована на визначене положення сполучених деталей, тому під час добору важливе не лише позначення косарки, а й повний збіг геометрії.

• Призначення: встановлення на редукторну косарку KRE 1100.
• Довжина: 115 мм.
• Ширина: 90 мм.
• Товщина: 12 мм.
• Міжцентрова відстань кріплення до КПП: 68 мм.
• Міжцентрова відстань кріплення косарки: 40 мм.
• Маса: 518 г.

Як правильно підібрати плиту

Перед замовленням зіставте нову деталь зі знятою плитою за довжиною, шириною та товщиною. Окремо виміряйте відстані між центрами отворів на обох сторонах кріплення. Потрібно також порівняти діаметр і положення центрального отвору, форму кільцевої посадкової зони, розташування малих отворів та бічної круглої вибірки. Навіть за однакового позначення косарки окремі виконання навісного обладнання можуть відрізнятися конфігурацією з’єднання, тому самого збігу назви моделі недостатньо.

Стара плита залишається зручним зразком для перевірки контуру та взаємного розташування всіх точок кріплення. Якщо отвори на демонтованій деталі стали овальними, орієнтуйтеся не за їхніми зношеними краями, а за міжцентровими розмірами й посадковими поверхнями. За наявності деформації перевірте також відповідні частини редуктора та коробки передач: встановлення нової плити на перекошену або пошкоджену основу не усуне причину неправильної посадки.

Рекомендації зі встановлення

Монтаж виконують на очищені сполучені поверхні. До остаточного затягування прикладіть плиту до обох сторін з’єднання та переконайтеся, що вона прилягає без хитання, а всі отвори суміщаються без свердління, розточування чи примусового зміщення деталей. Перевірте стан різьби та кріплення, адже пошкоджені болти або посадкові місця можуть спричинити перекіс. Кріплення затягують рівномірно, дотримуючись порядку й зусилля, визначених документацією косарки та мотоблока.

Після складання проконтролюйте положення редуктора, відсутність проміжків між площинами та вільне переміщення механізму за вимкненого приводу. Плита підходить для ремонту з’єднувальної частини косарки KRE 1100 лише за умови збігу всіх приєднувальних розмірів і форми посадкових зон.
