Вертикальний вал трансмісії KRO 900 AMG, 600 мм

Вертикальний вал трансмісії KRO 900 AMG, 600 мм

Деталь призначена для трансмісії роторної косарки KRO 900 та передає обертання між сполученими частинами приводу. Вертикальне розташування і довжина 600 мм визначають її місце в конструкції косарки: такий вал не можна замінювати коротшою або лише зовні подібною деталлю без перевірки всіх посадкових ділянок. Модель застосовується під час ремонту ремінної косарки T900, а можливість встановлення на техніку аналогічної конструкції залежить від фактичних розмірів та виконання з’єднань.

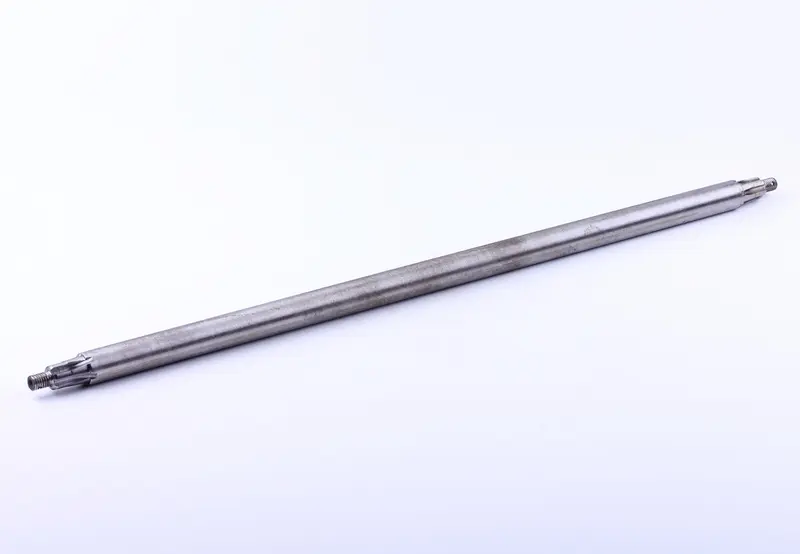

Вал має видовжену циліндричну форму й оброблені ступінчасті закінчення. На одному кінці передбачена зовнішня різьба, тоді як конфігурація протилежного кінця відрізняється. Ці ділянки забезпечують з’єднання із суміжними деталями трансмісії, тому їхня геометрія не менш важлива за загальну довжину. За правильного підбору вал займає штатне положення без перероблення кріплень і зберігає передбачену схему передавання обертання.

Коли потрібна заміна

Вал перевіряють у разі появи биття, стороннього шуму, нерівномірного обертання приводу або помітного люфту в місцях опори. Підставою для заміни також можуть бути деформація стрижня, пошкодження різьби, зношення посадкових поверхонь і порушення форми з’єднувальних кінців. Використання викривленої деталі збільшує навантаження на сусідні компоненти, тому під час діагностики оцінюють не лише сам вал, а й деталі, з якими він безпосередньо сполучається.

Що порівняти перед придбанням

• Призначення: вертикальний вал трансмісії роторної косарки KRO 900.
• Довжина: 600 мм; стару деталь вимірюють за такою самою схемою з урахуванням крайніх точок.
• Орієнтація: потрібне саме вертикальне виконання, оскільки в лінійці KRO 900 є праві, середні та приводні вали іншої довжини.
• Посадкові місця: потрібно зіставити діаметри ступенів, їхню довжину та розташування відносно торців.
• З’єднувальні закінчення: порівнюють форму обох кінців, різьбу, шліцьову ділянку та канавки для фіксувальних деталей.
• Суміжні компоненти: перевіряють відповідність підшипникам, шківу, фіксаторам та іншим деталям конкретної модифікації косарки.

Позначення KRO 900 і довжина 600 мм суттєво звужують вибір, але не замінюють перевірку геометрії. Особливо уважно порівнюють вал під час ремонту косарки невідомого року випуску, техніки після попередніх перероблень або моделі, заявленої як аналог T900.

Установлення та перевірка після ремонту

Перед розбиранням фіксують послідовність шайб, втулок, стопорних деталей та інших компонентів на обох кінцях вала. Після демонтажу старої деталі очищають посадкові місця та перевіряють стан опор: новий вал не усуне биття, якщо підшипник має люфт, шків пошкоджений або сполучені поверхні розбиті. Різьба має з’єднуватися без перекосу, а ступінчасті ділянки — входити в передбачені посадки без примусового доопрацювання.

Після складання привод спочатку прокручують вручну. Обертання має бути вільним, без заклинювання, контакту з нерухомими частинами та помітного радіального биття. Далі перевіряють фіксацію з’єднань і положення всіх демонтованих деталей. Такий порядок допомагає відрізнити помилку складання від несправності сусідніх компонентів до початку роботи косарки під навантаженням.

Вертикальний вал KRO 900 AMG довжиною 600 мм підходить для планового відновлення трансмісії та заміни пошкодженої деталі з таким самим виконанням. Точне зіставлення довжини, посадкових поверхонь і обох закінчень дає змогу підібрати вал для конкретної косарки без необґрунтованого перенесення сумісності між зовні схожими модифікаціями.
