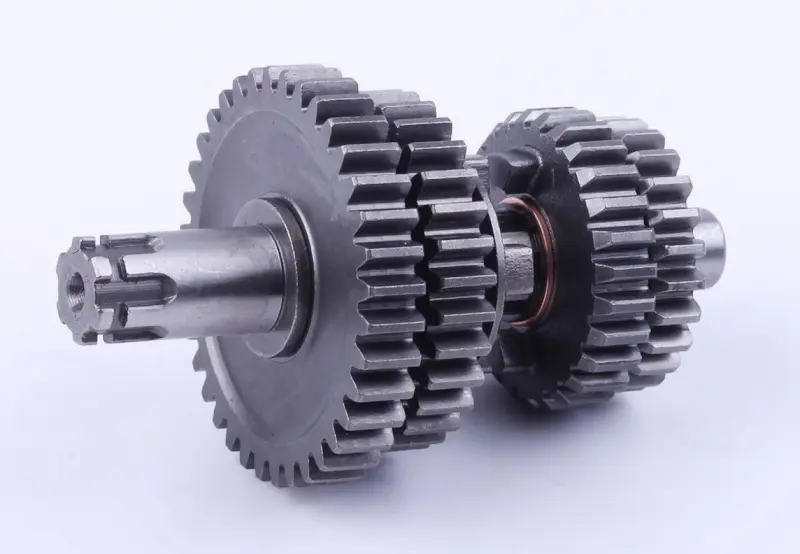

Вторинний вал із шестернями Delta під сепаратор AMG

Вторинний вал із шестернями Delta під сепаратор AMG

Деталь призначена для ремонту механічної коробки передач чотиритактних мопедів сімейства Delta та сумісної китайської мототехніки. Вторинний вал приймає крутний момент від обраної пари шестерень КПП і передає його далі до приводу ведучого колеса. Від стану зубців, посадкових поверхонь і шліців залежить нормальне вмикання передач та узгоджена взаємодія деталей трансмісії.

Вал виготовлений як зібрана деталь зі встановленим комплектом шестерень. Така конфігурація підходить для ремонту, коли зношення або пошкодження охопило відразу кілька спряжених частин старого вала. Конструкція містить кілька прямозубих шестерень різного діаметра, опорні ділянки та шліцьовий кінець. Перед монтажем розташування кожної шестерні потрібно зіставити зі знятою деталлю.

Виконання під сепаратор

Позначення під сепаратор стосується варіанта опори вала, розрахованого на голчастий підшипник-сепаратор. Для двигунів і картерів подібного типу трапляються інші виконання, зокрема вали під звичайний підшипник. Ці варіанти відрізняються посадковою частиною, тому одного збігу назви мопеда або об’єму двигуна недостатньо. Тип опори в картері перевіряють до розбирання нової деталі та початку монтажу.

Що перевірити під час підбору

• Модель і двигун: уточніть точну модифікацію мопеда, маркування встановленого двигуна та конструкцію його коробки передач.
• Опору вала: переконайтеся, що стара деталь працює саме з голчастим сепаратором, а не з підшипником іншого виконання.
• Набір шестерень: порівняйте кількість, послідовність, зовнішній діаметр, ширину та число зубців кожної шестерні.
• Посадкові місця: зіставте загальну довжину, діаметри опорних ділянок, розташування канавок і профіль шліцьового кінця.
• Спряжені деталі: перевірте відповідність первинному валу, вилкам і барабану перемикання, а також наявним фіксаторам.

Деталь застосовується на чотиритактній китайській мототехніці. До переліку сумісних виконань належать Viper Delta, окремі моделі Musstang і Spark, а також деякі пітбайки Geon, Irbis та KAYO з двигунами об’ємом від 50 до 150 см³. Межі застосування залежать від конкретної версії КПП, тому об’єм двигуна не можна використовувати як єдиний критерій вибору.

Коли потрібна заміна

Вторинний вал перевіряють на придатність за наявності сколів або значного вироблення зубців, пошкодження шліців, деформації, помітного люфту чи слідів перегрівання. Причиною для розбирання коробки також стають сторонній шум, ускладнене перемикання та самовільне вимикання передачі. Такі ознаки потребують перевірки всієї КПП: подібні симптоми виникають через зношення вилок, барабана, первинного вала, підшипників або фіксаторів.

Монтаж і перевірка

Вал встановлюють у розібраний картер двигуна. Перед складанням очищають внутрішню порожнину, перевіряють голчастий сепаратор, посадкові гнізда, шестерні первинного вала, вилки та барабан перемикання. Деталі зі сколами, задирками, деформацією або надмірним люфтом не залишають у відремонтованій коробці, адже вони здатні прискорити зношення нового вала.

Після монтажу контролюють вільне обертання валів, осьове положення шестерень і послідовне вмикання всіх передач без заклинювання. Картер складають із передбаченими конструкцією двигуна прокладками та кріпленням, а трансмісійну частину заправляють оливою, рекомендованою виробником техніки. Для точного підбору варто заздалегідь порівняти знятий вал і схему його опори за всіма переліченими ознаками.
