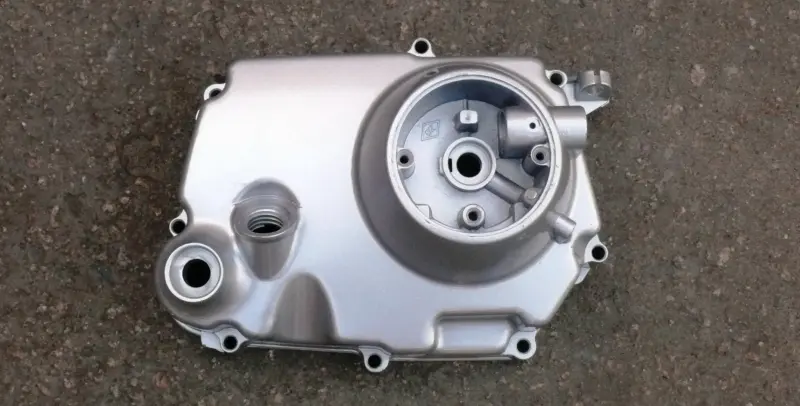

Права кришка зчеплення Delta 139FMB для механічного зчеплення VDK

Права кришка зчеплення Delta 139FMB VDK

Кришка призначена для правого боку двигуна мопеда Delta з позначенням 139FMB і механічним приводом зчеплення. Вона закриває бічну частину картера в зоні зчеплення, слугує корпусною основою для передбачених конструкцією отворів та деталей приводу, а після правильного встановлення утворює штатне з’єднання з картером. Деталь доречна під час ремонту після пошкодження, деформації посадкової площини, зношення отворів або інших дефектів старої кришки, через які відновити нормальне складання двигуна вже неможливо.

Призначення та конструкція

Це саме права кришка двигуна, а не ліва кришка генератора і не декоративна накладка. Виконання розраховане на версію з механічним зчепленням: його потрібно відрізняти від кришок для автоматичного чи напівавтоматичного механізму. Формований корпус має асиметричний контур, круглу виступну зону, кілька технологічних отворів і кріпильні вушка по периметру. Розташування цих частин визначає посадку на картер, тому загальної зовнішньої подібності недостатньо — геометрія має збігатися зі знятою деталлю.

Кришка відокремлює внутрішню частину двигуна від зовнішнього середовища й водночас забезпечує доступ до передбачених точок обслуговування та механізму вимикання зчеплення. Герметичність стику залежить не лише від самої деталі, а й від стану сполучених поверхонь, прокладки, ущільнень і правильного затягування кріплень. Під час заміни варто оглянути стару кришку та прилеглу частину картера: тріщини біля отворів, пошкоджена різьба, сліди удару, перекіс або дефекти площини допомагають визначити, які додаткові деталі й роботи знадобляться.

Як перевірити сумісність

• Модель двигуна: головний орієнтир — позначення 139FMB. Звіряйте його з фактичним двигуном, а не лише з назвою мопеда.
• Тип зчеплення: кришка призначена для механічного приводу. Виконання для автоматичного зчеплення конструктивно відрізняються й не мають використовуватися як заміна без точного збігу.
• Бік установлення: деталь монтується праворуч за напрямком руху мопеда. Ліва частина двигуна має інше призначення та іншу конфігурацію.
• Контур і кріплення: порівняйте форму фланця, кількість і розташування вушок, отворів, круглої зони та виступів зі старою кришкою.
• Сервісні точки: перевірте розташування різьбових і наскрізних отворів, посадок під ущільнення та деталей механічного приводу. Навіть у двигунах одного сімейства трапляються відмінності виконання.

Підготовка до встановлення

Перед монтажем очистьте сполучену поверхню картера від залишків старої прокладки й забруднень, не пошкоджуючи площину. Перевірте напрямні, різьби, ущільнення та деталі приводу зчеплення. Нова кришка має сідати на місце без перекосу й надмірного зусилля; притягувати болтами деталь, що впирається у внутрішній механізм, не можна. Кріплення встановлюють у відповідні місця та затягують рівномірно з моментом, визначеним для конкретного двигуна.

Після складання регулюють механічний привод зчеплення за настановою мопеда, перевіряють вільний хід керування, правильність вимикання та вмикання зчеплення, а також відсутність слідів оливи на стику й біля отворів. Якщо стару кришку пошкодив удар, додатково оглядають картер, вал, важіль приводу та сусідні деталі. Такий порядок допомагає не приховувати причину несправності новою корпусною деталлю й отримати акуратно складений правий бік двигуна.
