Регулятор системи керування обертами двигуна 188D, тип 2

Регулятор системи керування обертами двигуна 188D, тип 2

Механічний регулятор призначений для дизельного двигуна 188D, що застосовується в мотоблочній техніці. Деталь належить до зовнішнього механізму керування обертами: вона сприймає переміщення керувального важеля та передає його через систему тяг до механізму регулювання двигуна. Це виконання типу 2, тому його добирають як конструктивно визначену версію, а не лише за загальним позначенням двигуна. Регулятор не належить до стартера та не призначений для прокручування двигуна під час запуску.

Призначення та конструкція

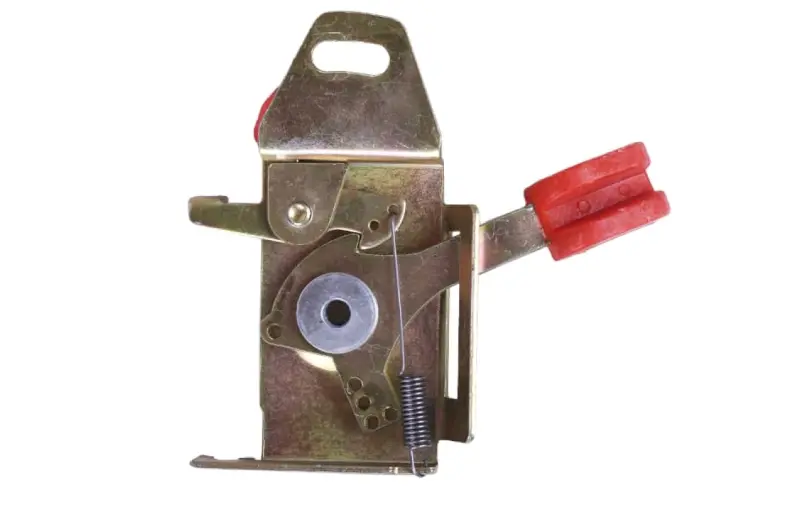

Основа має вигляд металевого кронштейна, на якому зібрані поворотні важелі, центральна втулка, поворотна пружина та бічний важіль із червоною накладкою. Кронштейн задає розташування деталей відносно двигуна, а важільна система передає керувальний рух. Пружина бере участь у поверненні механізму після зміни положення. Таке компонування дає змогу замінити вузол у зборі, коли окремі точки обертання, основа або важелі старої деталі вже не забезпечують нормального ходу.

Регулятор потрібний для узгодженої роботи ручного керування та механізму, що впливає на оберти дизельного двигуна. Справна деталь має рухатися без заїдань, проходити передбачений діапазон і повертатися у вихідне положення. Причиною заміни старого вузла можуть бути погнуті важелі, пошкоджений кронштейн, надмірний люфт у поворотних з'єднаннях, ослаблена пружина або утруднений рух. Ці ознаки оцінюють разом зі станом тяг і місць їх приєднання, адже несправність може бути не лише в самому регуляторі.

Як дібрати тип 2

Позначення 188D визначає сімейство двигуна, проте для точного вибору необхідно зіставити конструкцію встановленого механізму. У різних виконань можуть відрізнятися геометрія основи, напрямок важелів і точки з'єднання з тягами. Перед замовленням порівняйте нову та зняту деталі за такими ознаками:

• контур і висота монтажного кронштейна;
• розташування кріпильних отворів і поздовжнього паза;
• положення центральної втулки відносно основи;
• форма, напрямок і взаємне розташування поворотних важелів;
• місця приєднання тяг і фіксації пружини;
• орієнтація бічного важеля з червоною накладкою.

Збігу лише назви 188D недостатньо, якщо на двигуні застосоване інше виконання. Найнадійніша перевірка — порівняння зі знятим механізмом і штатним місцем встановлення без спроб підігнути важелі, розширити отвори або змінити основу. Особливу увагу приділяють точкам з'єднання: навіть схожий кронштейн не підійде, якщо тяга розташовується під іншим кутом або важіль має інший діапазон руху.

Встановлення та первинна перевірка

Перед зняттям старої деталі зафіксуйте положення тяг, пружини та важелів, щоб зберегти правильну схему з'єднань. Регулятор установлюють на зупиненому двигуні у штатне місце, після чого приєднують тяги та пружину в тих самих точках, які передбачені конструкцією конкретної модифікації 188D. Кріплення затягують так, щоб основа залишалася нерухомою, а поворотні частини зберігали вільний хід. Налаштування обмежувачів і тяг виконують за технічними даними двигуна, не переносячи довільно положення регулювальних деталей.

До запуску вручну перевірте весь діапазон переміщення: важелі не повинні торкатися сусідніх деталей, тяги — перекошуватися або випадати з точок кріплення, а зворотний рух має відбуватися без затримки. Після встановлення контролюють відповідність положення органа керування фактичній реакції двигуна. Якщо хід обмежений, оберти змінюються непередбачувано або механізм не повертається, двигун зупиняють і повторно перевіряють схему тяг, кріплення кронштейна та правильність вибору типу 2.

Регулятор підходить для ремонту системи керування дизельного двигуна 188D у мотоблоці, коли потрібне саме друге виконання механізму. Ретельне порівняння форми основи, важелів і точок приєднання допомагає встановити деталь без переробок і відновити коректне керування обертами.
