Лінзований модуль фари з кільцем «ангельські очі»

Лінзований модуль фари з контурним кільцем

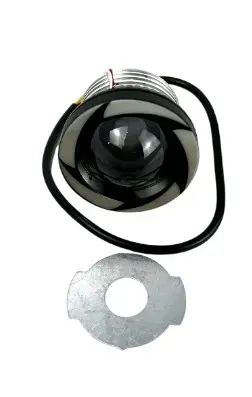

Компактний модуль призначений для встановлення всередину корпусу мотофари під час ремонту або перероблення передньої оптики. У центрі розташована проєкторна лінза, а навколо неї виконане кільце у стилі «ангельські очі». Таке поєднання об’єднує основний оптичний модуль і виразний світловий контур в одній круглій деталі. Чорна лицьова маска доречна для акуратної інтеграції у фару, де потрібне стримане темне оформлення.

Це вбудована деталь, а не готова зовнішня фара в окремому корпусі. Ззаду передбачена циліндрична різьбова посадкова частина, від модуля виведений провід. Для фіксації передбачена окрема пластина з центральним отвором. Така схема монтажу розрахована на розміщення лінзи у відбивачі або іншій підготовленій основі фари. Результат встановлення залежить від геометрії корпусу, правильного положення модуля та узгодження всіх компонентів освітлення.

Що перевірити перед вибором

• Вільне місце всередині фари. Зіставте зовнішній діаметр лицьової частини, довжину корпусу та відстань до скла і задньої кришки. Після остаточного складання модуль не повинен впиратися в елементи корпусу.
• Посадковий отвір. Порівняйте його діаметр і форму з різьбовою частиною лінзи, а також перевірте, чи можна встановити фіксувальну пластину зі зворотного боку відбивача.
• Положення оптики. Конструкція має давати змогу виставити лінзу рівно по горизонталі та надійно втримувати її після затягування. Перекіс змінює положення світлового рисунка й ускладнює подальше регулювання.
• Параметри підключення. До монтажу уточніть номінальну напругу мототехніки, призначення проводів, спосіб керування основним світлом і кільцем, а також потребу в додаткових блоках. Підключати лише за кольором провідників без схеми не можна.
• Склад системи. Заздалегідь визначте тип сумісного джерела світла та наявність потрібних роз’ємів, проводки й керувальних компонентів. Окремо перевірте, що вже встановлено на мотоциклі та що знадобиться для завершення перероблення.

Монтаж і налаштування

Для встановлення фару розбирають, готують посадкове місце та проводять задню частину модуля крізь отвір у відбивачі. Перед остаточною фіксацією лінзу центрують і виставляють у правильній орієнтації. Пластина є частиною кріплення; її положення має забезпечувати рівномірний притиск без деформації відбивача. Якщо штатний отвір, глибина або форма основи не збігаються, спосіб доопрацювання добирають відповідно до конструкції конкретної фари.

Підключення виконують після перевірки схеми саме вашої мототехніки та застосованих компонентів. До зворотного складання корпусу перевіряють увімкнення передбачених режимів і стабільність з’єднань. Потім фару складають, відновлюють герметичність розібраних з’єднань і регулюють напрямок світла на встановленому мотоциклі. Кріплення та провід слід розмістити так, щоб вони не торкалися рухомих деталей і не натягувалися під час повороту керма.

Модуль підійде для проєкту, у якому штатну передню оптику замінюють або модернізують зі збереженням наявного корпусу фари. Під час вибору орієнтуйтеся не на марку мотоцикла як таку, а на фактичні розміри посадкового місця, внутрішній об’єм, будову відбивача та параметри підключення. Така перевірка дає змогу заздалегідь оцінити обсяг робіт і зібрати сумісну оптичну систему без випадкового добору деталей.
