Патрубок повітряного фільтра ATV 200 VV

Патрубок повітряного фільтра ATV 200 VV

Деталь призначена для з’єднання корпусу повітряного фільтра з впускним трактом квадроцикла ATV 200. Через цю ділянку до двигуна надходить повітря після очищення фільтром, тому щільність посадки патрубка впливає на герметичність впуску. Справне з’єднання не повинно мати тріщин, розривів, перекосів або країв, що прилягають нещільно.

Призначення та конструкція

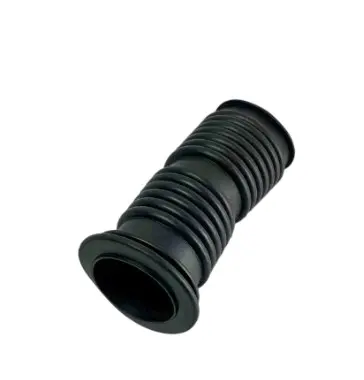

Патрубок має трубчасту форму, гофровану центральну частину та різні за конфігурацією приєднувальні кінці. З одного боку передбачений широкий посадковий буртик, з іншого — циліндрична ділянка із зовнішніми кільцевими ребрами. Така форма розрахована на встановлення між сполученими деталями повітряного тракту, а гофрована зона дає патрубку змогу зберігати своє положення за невеликого взаємного зміщення з’єднаних частин.

Патрубок не замінює сам фільтр: його завдання — провести вже очищене повітря від корпусу фільтра далі до впуску. Пошкодження стінок або нещільна посадка створюють для повітря обхідний шлях повз передбачену ділянку фільтрації. Тому стан цієї деталі перевіряють разом із корпусом фільтра, його вихідним з’єднанням, відповідною горловиною та кріпленням.

Коли потрібна заміна

Патрубок оглядають під час обслуговування повітряного фільтра, розбирання впуску або виявлення слідів пилу за фільтром. Підставами для заміни є наскрізні тріщини між ребрами, надриви країв, деформація посадкового буртика, втрата щільності з’єднання та пошкодження в місцях фіксації. Особливо уважно варто перевірити складки гофри: дефект у цій зоні іноді розкривається лише під час згинання встановленої деталі.

Перед вибором старий патрубок доцільно зняти й очистити, щоб точно оцінити його форму. Позначення ATV 200 визначає сферу застосування, однак квадроцикли цього класу можуть мати різне компонування повітряного фільтра та впуску. Сумісність визначають не лише за об’ємом двигуна, а й за геометрією обох з’єднань.

Що порівняти під час добору

• Загальну довжину: новий патрубок має з’єднати точки встановлення без розтягування, сильного стискання або залому.
• Посадкові діаметри: вимірюються обидва кінці, оскільки їхні розміри та форма можуть відрізнятися.
• Широкий буртик: порівнюються його зовнішня форма, товщина краю та спосіб посадки в корпус повітряного фільтра.
• Протилежний кінець: потрібно перевірити довжину циліндричної ділянки, розташування ребер і місце передбаченої фіксації.
• Напрям встановлення: вигин, вісь і положення гофрованої зони мають відповідати розташуванню деталей на квадроциклі.
• Вільний простір: після монтажу патрубок не повинен торкатися рухомих деталей, перетискатися облицюванням або впиратися в сусідні компоненти.

Рекомендації зі встановлення

Монтаж виконують на очищені посадкові поверхні. Залишки бруду на горловинах і під крайками заважають рівномірному приляганню, тому обидва з’єднання очищають до складання. Патрубок установлюють без перекручування: гофра має зберігати природну форму, а краї — повністю зайняти передбачені посадкові місця. Для фіксації використовують штатне для конкретної конструкції кріплення; наявність хомутів у комплекті з цією позицією не заявлена.

• Перевірте патрубок по всьому колу після посадки кожного кінця.
• Переконайтеся, що буртик не загорнувся всередину та не вийшов зі свого посадкового місця.
• Затягуйте кріплення рівномірно, не зміщуючи патрубок відносно горловини.
• Після складання огляньте гофру в робочому положенні та усуньте натяг, сплющення або залом.

Патрубок ATV 200 VV підходить для ремонту штатного повітряного тракту за умови збігу форми та приєднувальних розмірів зі знятою деталлю. Ретельне порівняння обох кінців і положення гофри допомагає встановити його без перероблення сусідніх компонентів та відновити закритий шлях повітря від фільтра до впуску двигуна.
