Ремкомплект передньої вилки Yamaha JOG SA36J/SA39J, 12 деталей

Ремкомплект передньої вилки Yamaha JOG SA36J/SA39J, 12 деталей

Набір призначений для перебирання передньої вилки 50-кубових чотиритактних скутерів Yamaha JOG з позначеннями SA36J і SA39J. Він об’єднує дванадцять деталей, які застосовують під час обслуговування двох пер: пружини, ущільнення, кільця та дротяні фіксатори. Такий формат зручний, коли вилку потрібно розібрати, замінити зношені внутрішні компоненти й зібрати обидві сторони з однаково підібраними деталями.

Призначення комплекту

Передня вилка сприймає навантаження від колеса та має переміщуватися плавно в усьому діапазоні ходу. З часом приводом для розбирання стають сліди оливи на перах, забруднення біля ущільнень, заїдання, сторонні звуки або помітна різниця в роботі правої та лівої сторони. Ремкомплект дає змогу заздалегідь підготувати основні деталі для обслуговування й не підбирати кожне кільце чи пружину окремо. Це саме набір для ремонту розібраної вилки, а не вилка в зборі: стан труб, корпусів та інших компонентів майстер оцінює окремо.

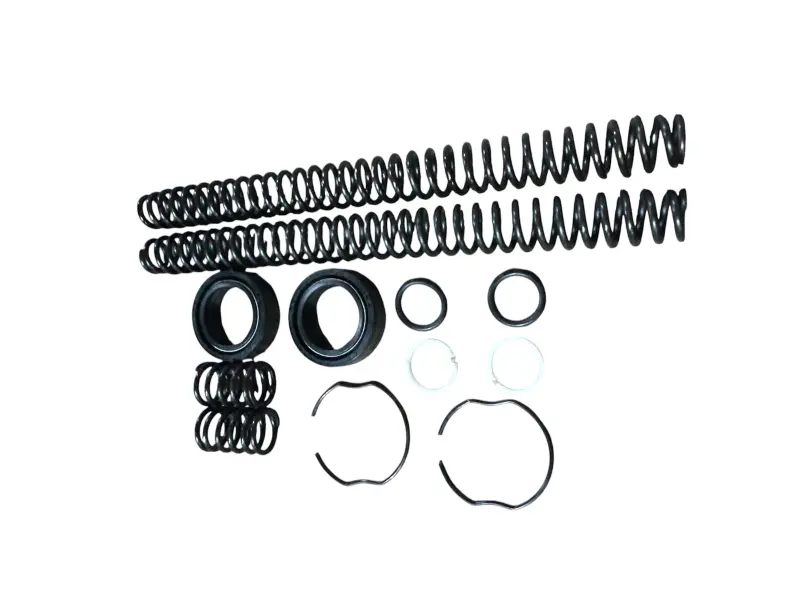

До комплекту входять парні довгі кручені пружини, пружинні деталі меншого розміру, два великі ущільнення, кільця різних типів і дротяні стопорні кільця. Компоненти розподіляються між правим і лівим пером відповідно до штатної послідовності складання. Перед початком робіт розкладіть деталі попарно та зіставте їх із демонтованими: це допомагає не переплутати місце встановлення кілець і напрямок ущільнень.

Як перевірити сумісність

Головний критерій добору — точне позначення скутера Yamaha JOG SA36J або SA39J. У сімействі JOG є інші покоління та варіанти вилок, тому самої назви JOG недостатньо. Перевірте код модифікації в документах на техніку, конструкцію встановленої вилки та форму знятих деталей. Якщо передню підвіску раніше замінювали повністю, орієнтуйтеся також на фактичну будову встановлених пер.

• Модель: Yamaha JOG SA36J і SA39J.
• Клас техніки: японський чотиритактний скутер об’ємом 50 см³.
• Місце застосування: передня вилка.
• Кількість: 12 деталей.
• Формат: комплект внутрішніх пружинних, ущільнювальних і фіксувальних деталей для двох пер.

Під час порівняння зі старим комплектом перевірте зовнішній і внутрішній діаметри ущільнень, їхню висоту, форму посадкових крайок, розміри кільцевих деталей, діаметр дроту фіксаторів, довжину та діаметр пружин. Числа в картці навмисно не замінюють таку перевірку: збіг моделі має підтверджуватися збігом конструкції конкретної вилки.

Установлення та контроль після ремонту

Роботи виконують на надійно зафіксованому скутері зі знятим переднім колесом і демонтованими перами. Під час розбирання зберігайте послідовність старих компонентів, очищуйте посадкові місця та канавки під стопорні кільця. Труби потрібно оглянути на подряпини, корозію й деформацію, а корпуси — на зношення посадок. Пошкоджена поверхня в зоні ущільнення може знову спричинити підтікання навіть після встановлення нових деталей.

Ущільнення встановлюють без перекосу, не пошкоджуючи робочі крайки; дротяні кільця мають повністю увійти у свої канавки. Тип вилкової рідини, її кількість і порядок затягування кріплень обирають за сервісними даними саме для вашої модифікації. Після складання обидві сторони перевіряють на однаково плавне переміщення, відсутність заїдань і слідів оливи. Якщо немає інструмента для безпечного розбирання та запресовування ущільнень, обслуговування краще доручити майстру зі скутерної підвіски.

Цей ремкомплект підходить для планового перебирання або ремонту Yamaha JOG SA36J/SA39J у разі зношення штатних деталей. Точна перевірка моделі, фактичної вилки та всіх знятих компонентів перед монтажем допомагає використати набір за призначенням і уникнути повторного розбирання.
