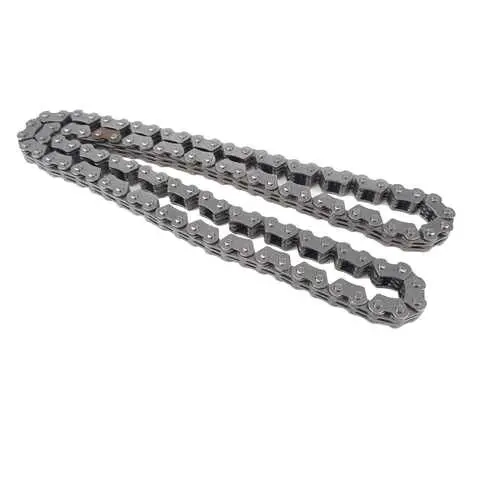

Ланцюг ГРМ VV 4T CB250 3×4-102L

Ланцюг ГРМ VV для чотиритактного двигуна CB250

Моторний ланцюг типорозміру 3×4-102L призначений для приводу газорозподільного механізму чотиритактного двигуна CB250. Він передає обертання від колінчастого вала до розподільного та підтримує узгоджений рух валів, потрібний для відкривання і закривання клапанів у відповідні моменти робочого циклу. Деталь добирають для ремонту або обслуговування мотора, у якому штатно застосовується ланцюг формату 3×4 на 102 ланки.

Ланцюг ГРМ працює всередині двигуна разом із зірками, напрямними та натягувачем. Це відрізняє його від приводного ланцюга заднього колеса: деталі мають різне призначення, конструктивні параметри й не є взаємозамінними. Виконання 102L містить 102 ланки, а позначення 3×4 визначає потрібний типорозмір. Для правильної посадки мають одночасно збігатися обидва параметри — самого позначення CB250 для впевненого вибору недостатньо.

Коли потрібно перевірити привод ГРМ

У процесі експлуатації шарнірні з’єднання ланцюга зношуються, і привод може втрачати передбачений натяг. Підставою для діагностики є сторонній металевий шум у зоні головки циліндра, нестабільна робота мотора або виявлене під час розбирання відхилення положення установчих міток. Такі ознаки можуть стосуватися не лише ланцюга, тому перед ремонтом оцінюють увесь механізм. Натягувач має рухатися без заїдань, контактні поверхні напрямних не повинні мати критичного зношення чи пошкоджень, а зубці зірок — вираженого вироблення.

Новий ланцюг не усуне несправність натягувача або зношення суміжних деталей. Якщо напрямна пошкоджена чи зірки мають помітне вироблення, рішення про заміну ухвалюють за результатами огляду та вимогами посібника для конкретного двигуна. Спільна перевірка компонентів допомагає усунути причину неправильного натягу та не піддавати встановлений ланцюг прискореному зношуванню.

Параметри для добору

• Призначення: привод газорозподільного механізму.
• Тип двигуна: чотиритактний CB250.
• Типорозмір ланцюга: 3×4.
• Виконання за довжиною: 102L, 102 ланки.
• Позначення позиції: VV.

Індекс CB250 використовується для різних мотоциклів і модифікацій двигунів, тому сумісність перевіряють не лише за назвою моделі. Перед вибором зіставте зі знятою деталлю кількість ланок і типорозмір, уточніть код двигуна та конструкцію встановленого приводу. Якщо старий ланцюг розтягнутий, орієнтуватися лише на його загальну довжину не можна: насамперед рахують ланки та звіряють формат ланцюга. За відсутності знятого зразка параметри визначають за технічною документацією саме вашого мотора.

Не варто добирати цю позицію лише за робочим об’ємом мотоцикла або зовнішньою подібністю. Ланцюги з однаковою кількістю ланок можуть мати різний типорозмір, а однакове позначення сімейства двигуна не завжди означає повний збіг деталей. Перевірка 3×4 і 102L до розбирання зменшує ризик ситуації, коли ланцюг неможливо правильно укласти на штатні зірки або відрегулювати передбаченим натягувачем.

Установлення та контроль після складання

Монтаж ланцюга ГРМ пов’язаний із виставленням фаз газорозподілу. Колінчастий і розподільний вали встановлюють за передбаченими мітками, ланцюг укладають на зірки без довільного зміщення валів, після чого привод натягують способом, указаним для конкретної версії двигуна. Одночасно перевіряють стан напрямних, зірок і механізму натягу. Моменти затягування кріплень та послідовність розбирання беруть із сервісної документації відповідного мотора, оскільки ці дані залежать від його виконання.

Після встановлення вал провертають вручну в передбаченому напрямку та повторно перевіряють збіг міток. Рух має залишатися вільним, без заклинювання, а ланцюг — зберігати правильне положення на зірках і напрямних. Запуск виконують лише після контрольної перевірки складання. Помилка в положенні ланцюга порушує фази газорозподілу, тому за відсутності досвіду такий ремонт варто доручити фахівцеві з мотоциклетних двигунів.

Ланцюг VV 3×4-102L підходить для обслуговування чотиритактного CB250 за умови повного збігу параметрів штатного приводу. Точний вибір за типорозміром і кількістю ланок, перевірка суміжних деталей та встановлення за мітками дають змогу відновити узгоджене обертання колінчастого й розподільного валів.
