Гальмівні колодки барабанні Муравей PITON mod A

Барабанні гальмівні колодки Муравей PITON mod A

Комплект призначений для обслуговування барабанного гальмівного механізму моторолера Муравей. Колодки встановлюються всередині гальмівного барабана та під час увімкнення гальма розходяться, притискаючись фрикційними накладками до його внутрішньої поверхні. Тертя, що виникає при цьому, сповільнює обертання колеса. Виконання mod A потрібно враховувати під час підбору: деталі для однієї моделі техніки можуть відрізнятися контуром основи, положенням опорних ділянок і конфігурацією місць з’єднання з механізмом.

Конструкція та призначення

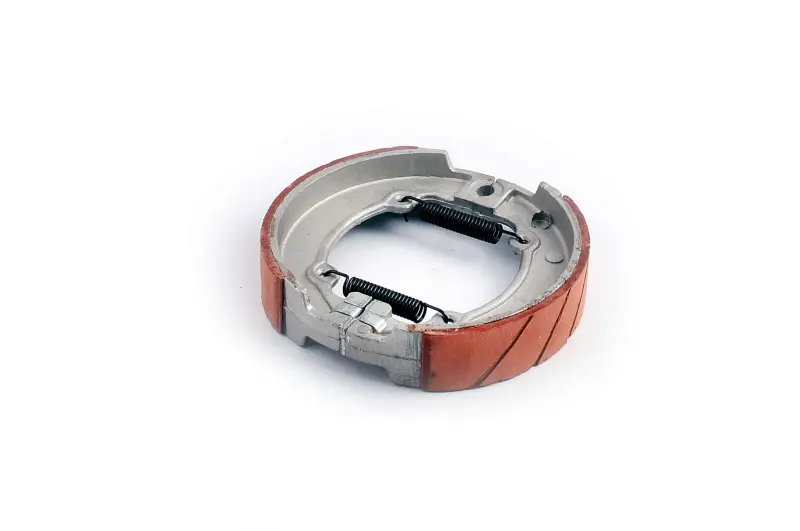

До комплекту входять дві дугоподібні колодки із зовнішніми фрикційними накладками. Колодки з’єднані двома стяжними пружинами. Пружини повертають їх у початкове положення після відпускання гальма та утримують деталі зібраними в передбаченій конфігурації. Металеві основи мають опорні ділянки й вирізи для взаємодії з компонентами барабанного механізму.

Під час гальмування розтискний пристрій розводить колодки в боки. Накладки контактують із внутрішньою циліндричною поверхнею барабана, тому стан обох спряжених поверхонь безпосередньо впливає на рівномірність сповільнення. Після припинення зусилля стяжні пружини зводять колодки та звільняють барабан для обертання. Така схема принципово відрізняється від дискового гальма: ці колодки працюють усередині барабана й не призначені для встановлення в супорт.

Що звірити перед вибором

• Модель техніки: комплект розрахований на моторолер Муравей.
• Тип механізму: потрібне саме барабанне виконання, а не колодки для дискового гальма.
• Версія деталі: позначення mod A має відповідати необхідному варіанту.
• Геометрія: порівняйте з демонтованими колодками загальний контур, кривизну, ширину, розташування опорних кінців, вирізів і точок кріплення пружин.
• Стан суміжних деталей: перед монтажем перевірте внутрішню поверхню барабана, розтискний пристрій, опори та пружини механізму.

Порівняння лише за назвою техніки недостатньо, якщо гальмо раніше переробляли або на моторолер установлювали деталі іншої версії. Нові колодки мають вільно розміщуватися на штатних опорах, правильно взаємодіяти з розтискним пристроєм і не перекошуватися відносно барабана. Фрикційні поверхні повинні прилягати за передбаченою дугою без механічного припасування, здатного змінити форму основи або положення накладки.

Заміна та перевірка після монтажу

Підставою для заміни є помітне зношення або пошкодження фрикційних накладок, їх нерівномірне спрацювання, а також незадовільна робота механізму після перевірки приводу й регулювання. Колодки доцільно міняти комплектно, щоб зберегти однакову геометрію та стан контактних поверхонь усередині одного барабана. Перед складанням механізм очищають від продуктів зношення, а деталі оглядають на відсутність пошкоджень і заїдання.

Під час установлення потрібно зберегти правильне положення стяжних пружин та опорних кінців колодок. Після складання барабан має обертатися без постійного сильного тертя при відпущеному гальмі, а привод — упевнено повертатися в початкове положення. Далі перевіряють вільний хід і дію гальма на малій швидкості. У перших поїздках контакт нових накладок із барабаном, що вже експлуатувався, може формуватися поступово, тому гальмування контролюють особливо уважно й уникають тривалих повторних спрацювань без пауз.

PITON mod A підходить для ремонту штатного барабанного гальма Муравья за умови збігу версії та посадкової геометрії. Точне попереднє порівняння зі знятим комплектом допомагає встановити деталь без переробок і відновити правильну взаємодію колодок, пружин, розтискного пристрою та барабана.
