Блок керування конвектора AMG з реостатом і кнопками

Блок керування конвектора AMG з реостатом і кнопками

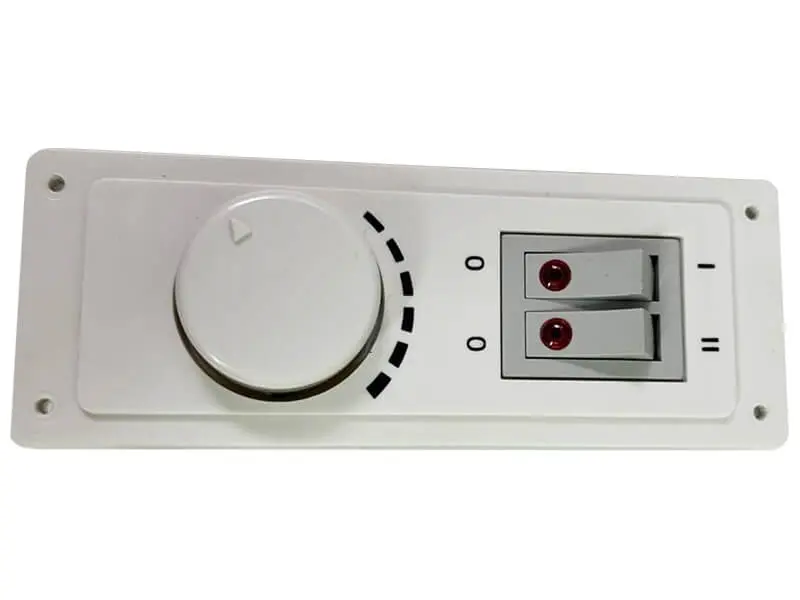

Панель призначена для ремонту конвектора, у якому нагрів налаштовується поворотним регулятором, а режими обираються окремими клавішами. В одному корпусі поєднані реостат, дві клавіші та лицьова накладка, тому деталь відновлює звичне керування приладом без роздільної заміни зовнішніх органів. Біла прямокутна панель розрахована на фронтальне встановлення; у кутах передбачено чотири кріпильні отвори.

Кругла ручка рухається вздовж дугової шкали з чорними сегментами. Праворуч розташовані два клавішні перемикачі з червоними круглими вставками. Поруч нанесені положення «0», а активні режими позначені «I» та «II». Таке компонування дає змогу окремо керувати клавішами й задавати потрібне положення реостата поворотом ручки. Усі органи керування зібрані на спільній накладці, що зручно під час заміни пошкодженої або зношеної штатної панелі.

Як підібрати блок

Цю запчастину підбирають за конструкцією знятого блока, а не лише за загальною назвою конвектора. До замовлення зіставте форму й колір лицьової частини, розташування круглого регулятора, кількість клавіш, позначення режимів і чотири точки кріплення. Важливі також габарити посадкового місця: нова панель має розміщуватися у штатному вирізі корпусу без перекосу та збігатися з отворами під гвинти. Якщо лицьова частина подібна, додатково перевірте виконання зі зворотного боку, розташування контактних виводів і схему приєднання проводів.

• Призначення: керування режимами роботи конвектора та поворотне налаштування нагріву.
• Органи керування: кругла ручка реостата і дві окремі клавіші з позначеннями I та II.
• Виконання: біла прямокутна лицьова панель із дуговою шкалою та червоними вставками на клавішах.
• Кріплення: чотири отвори, розташовані в кутах накладки.

Заміна та встановлення

Причиною заміни може бути тріснута накладка, зламане кріплення, ручка, що заїдає, пошкоджена клавіша або відсутність нормального перемикання й регулювання. Перед розбиранням конвектор повністю від'єднують від мережі. Положення кожного проводу фіксують до зняття старої деталі, а з'єднання виконують за схемою конкретного приладу. Не можна переносити проводи лише за зовнішньою подібністю панелей: однакове лицьове компонування не підтверджує однакового розташування контактів.

Після встановлення перевірте, щоб накладка прилягала рівно, гвинти утримували її без деформації, ручка вільно проходила весь доступний діапазон, а клавіші перемикалися без перекосу. Проводи не мають потрапляти під кріплення або заважати руху органів керування. Перше ввімкнення виконують після повного складання корпусу. Якщо призначення контактів старого блока не зафіксоване або схема приладу відсутня, під'єднання слід доручити майстру з ремонту побутової техніки.

Блок AMG підходить як ремонтна деталь тоді, коли збігаються лицьове компонування, посадка, кріпильні точки та під'єднання. Такий підхід особливо важливий для конвекторів без точно встановленої моделі: порівняння зі знятою панеллю допомагає уникнути помилки та повернути приладу зручне регулювання і вибір режимів.
