Ручний стартер AMG для садового пилососа, 4 вусики

Ручний стартер AMG для садового пилососа, 4 вусики

Стартер у зборі призначений для ручного запуску бензинового двигуна садового пилососа. Коли оператор витягує шнур, внутрішній шків обертається, чотири вусики зчіплюються з відповідною частиною на двигуні та передають обертання, потрібне для пуску. Після відпускання руків'я зворотний механізм змотує шнур назад. Таке виконання використовують для ремонту техніки, у якої штатний пусковий механізм пошкоджений, заїдає або більше не провертає двигун.

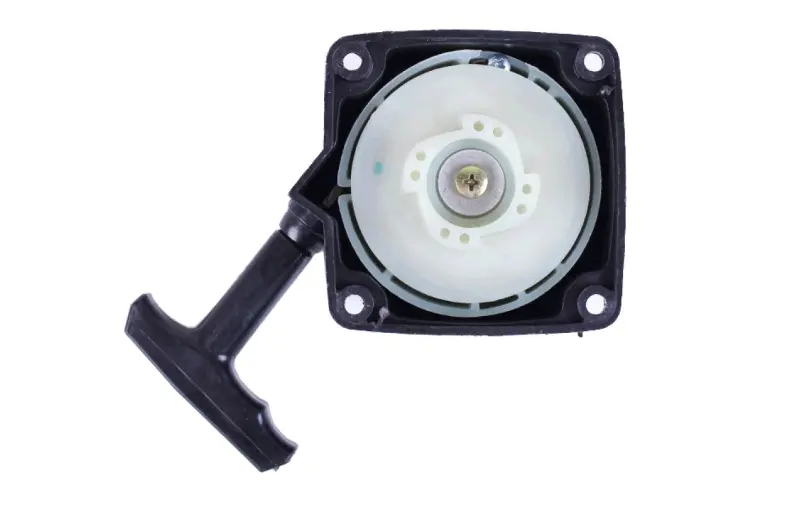

Конструкцію зібрано в корпусі; вона включає шків зі шнуром, руків'я та зворотний механізм. Квадратний корпус має чотири кріпильні отвори по кутах, а шнур виходить збоку. Вузол монтується цілком, без перенесення до нового корпусу старого руків'я чи зношеного шківа. Позначення «4 вусики» стосується типу зчеплення, тому воно має відповідати парній деталі конкретного двигуна.

Як правильно підібрати стартер

Садові пилососи можуть оснащуватися різними двигунами та варіантами пускового механізму, тому орієнтуватися лише на призначення техніки не можна. До замовлення зніміть старий стартер або забезпечте доступ до нього та зіставте основні ознаки:

• Тип техніки: деталь розрахована на садовий пилосос із бензиновим двигуном і ручним запуском.
• Кількість зачепів: потрібне виконання саме з чотирма вусиками; інший варіант може не з'єднатися з парною частиною.
• Корпус: порівняйте його форму, зовнішній габарит і глибину з демонтованою деталлю.
• Кріплення: мають збігтися кількість, розташування та відстані між чотирма отворами по кутах корпусу.
• Центральна частина: перевірте положення шківа відносно відповідного механізму двигуна й доступне місце під корпус.
• Вихід шнура: зіставте його напрямок, щоб після монтажу руків'ям було зручно користуватися, а шнур не торкався сусідніх деталей.

Найкращий орієнтир під час підбору — геометрія знятого стартера та будова його зчеплення. Збіг лише двох кріпильних отворів або подібний зовнішній контур не підтверджують сумісність. Корпус має ставати на штатне місце без перекосу й доопрацювання, а чотири вусики — вільно з'єднуватися з парною частиною та виходити із зачеплення після пуску.

Установлення та перевірка

Перед монтажем очистьте посадкову площину від забруднень і залишків, які можуть завадити корпусу прилягти рівно. Спочатку прикладіть стартер до місця встановлення без зусилля та перевірте суміщення всіх отворів. Якщо між корпусом і двигуном залишається проміжок або деталь доводиться зміщувати гвинтами, припиніть установлення та повторно порівняйте геометрію.

• До кріплення плавно витягніть невелику ділянку шнура й переконайтеся, що шків обертається, а зворотний механізм повертає руків'я.
• Затягуйте кріплення рівномірно, щоб квадратний корпус не був установлений із перекосом.
• Перевірте, що шнур виходить вільно, не треться об край кожуха та не затиснутий сусідніми деталями.
• Після фіксації зробіть кілька плавних пробних витягувань: хід має бути без ривків, закушування та стороннього тертя.

Коли потрібна заміна

Приводом перевірити стартер є шнур, який не повертається в корпус або змотується не повністю, ривки під час витягування, проковзування без провертання двигуна, пошкодження корпусу, руків'я чи самого шнура. Стартер відповідає лише за ручне розкручування двигуна перед пуском. Якщо механізм упевнено провертає двигун і нормально повертає шнур, але мотор не запускається, причину слід шукати в інших системах техніки.

Ця версія AMG підходить для ремонту садового пилососа, на якому встановлено пусковий механізм такої самої форми та з чотирма вусиками. Збережіть зняту деталь до завершення монтажу: вона допоможе точно зіставити кріплення, глибину корпусу, напрямок шнура та тип зчеплення.
