Елемент повітряного фільтра для Shineray XY150GY-17

Елемент повітряного фільтра для Shineray XY150GY-17

Фільтрувальна вставка призначена для штатної системи впуску мотоцикла Shineray XY150GY-17. Вона розміщується в корпусі повітряного фільтра та затримує пил й інші частинки до надходження повітря до двигуна. Чиста і правильно встановлена деталь підтримує вільне проходження повітря, а також зменшує потрапляння абразивних забруднень у впускний тракт. Це важливо під час регулярних поїздок містом, ґрунтовими дорогами та іншими маршрутами, де мотоцикл контактує з дорожнім пилом.

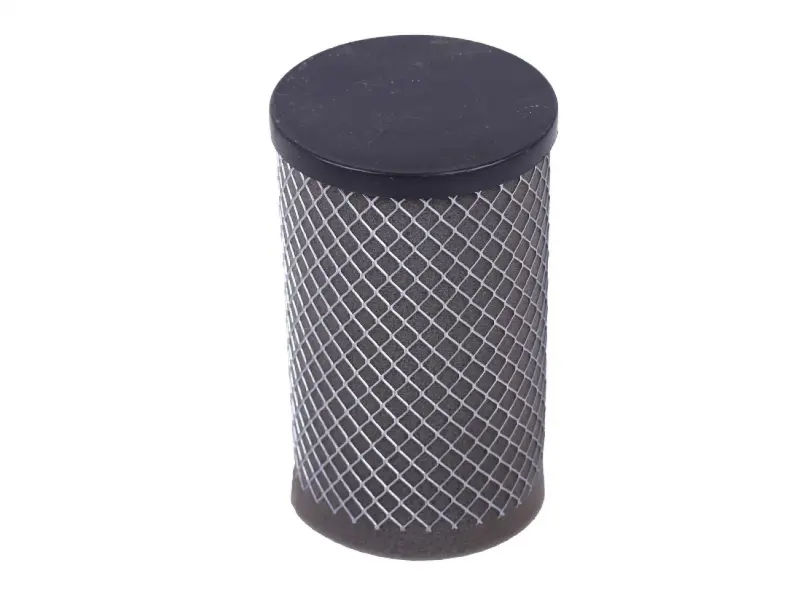

Деталь має циліндричну форму, чорні торцеві частини та зовнішню сітчасту огорожу фільтрувальної поверхні. Підтверджені розміри: загальна довжина 136 мм, зовнішній діаметр 86 мм і внутрішній діаметр 52 мм. Ці параметри потрібно враховувати разом із позначенням моделі: однаковий зовнішній вигляд фільтрів для різних мотоциклів не означає однакової посадки. Довжина впливає на розміщення та закривання корпусу, зовнішній діаметр — на відповідність внутрішньому простору фільтр-бокса, а внутрішній діаметр — на сполучення з посадковою частиною.

Як перевірити відповідність

Основне застосування цієї позиції — Shineray XY150GY-17. Перед установленням перевірте повне позначення мотоцикла, адже близькі індекси серії XY150 можуть стосуватися інших модифікацій впуску. Якщо стара деталь збереглася, порівняйте її з новою за трьома розмірами та загальною конфігурацією торців. Такий підхід допомагає уникнути ситуації, коли фільтр входить у корпус, але не сідає на передбачене місце або заважає нормально закрити кришку.

• Модель: позначення техніки має збігатися з XY150GY-17 без заміни схожим індексом.
• Загальна довжина: 136 мм; порівнюйте розмір за крайніми точками торцевих частин.
• Зовнішній діаметр: 86 мм; він має відповідати вільному місцю всередині корпусу.
• Внутрішній діаметр: 52 мм; перевірте відповідність посадковій частині фільтра.
• Форма: циліндрична; додатково зіставте розташування й обриси торців зі знятою деталлю.

Коли потрібна заміна

Огляд повітряного фільтра доречний під час планового обслуговування, а також після тривалої експлуатації в запилених умовах. Підставою для встановлення нової деталі є сильне забруднення фільтрувальної поверхні, пошкодження, розрив, помітна деформація або нещільна посадка попереднього фільтра. Забруднена вставка створює зайвий опір потоку повітря, а пошкоджена вже не забезпечує фільтрацію всією робочою площею. Спосіб очищення та можливість повторного використання залежать від типу фільтрувального матеріалу, тому для цієї деталі не варто автоматично застосовувати просочення, розчинники чи стиснене повітря без вимог посібника з обслуговування мотоцикла.

Установлення та контроль

Перед монтажем відкрийте корпус фільтра та видаліть із нього накопичений пил, не допускаючи потрапляння сміття далі у впуск. Перевірте чистоту посадкових поверхонь і стан кришки. Установіть циліндричну вставку рівно, без перекосу та примусового зминання, після чого переконайтеся, що торцеві частини зайняли передбачене положення. Корпус має закриватися штатно, без зусилля, спричиненого неправильною посадкою. Після складання перевірте кріплення кришки та з’єднань впуску.

Характеристики

• Тип деталі: фільтрувальна вставка повітряного фільтра.
• Застосування: мотоцикл Shineray XY150GY-17.
• Форма: циліндрична.
• Загальна довжина: 136 мм.
• Зовнішній діаметр: 86 мм.
• Внутрішній діаметр: 52 мм.
• Колір торцевих частин: чорний.

Ця позиція підходить для обслуговування штатного повітряного фільтра XY150GY-17, коли потрібна деталь із зазначеною геометрією. Точне порівняння моделі, довжини й обох діаметрів перед монтажем дає найнадійніший результат під час підбору.
