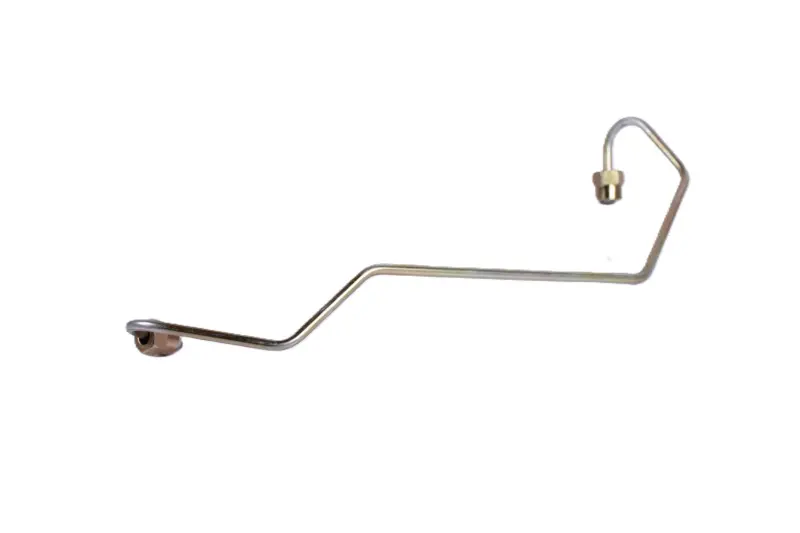

Паливна трубка високого тиску для мотоблока 192D AMG

Паливна трубка високого тиску для мотоблока 192D AMG

Ця трубка призначена для дизельного двигуна 192D, який застосовується на мотоблоках. Вона з'єднує паливний насос високого тиску з форсункою та передає до неї пальне для впорскування. Деталь обирають для відновлення паливної системи, коли встановлена трубка пошкоджена, деформована або втратила герметичність біля корпусу чи з'єднань. Виконання AMG дає змогу знайти запчастину за виробником, а позначення 192D вказує на заявлену модель двигуна.

Призначення та конструкція

Паливопровід високого тиску належить до формованих деталей: його маршрут задають кілька вигинів, а на кінцях розташовані з'єднання різної конфігурації. Така геометрія потрібна для розміщення трубки між насосом і форсункою у відведеному для неї просторі. Готова форма також допомагає підвести кінці до відповідних штуцерів без випадкового контакту із сусідніми деталями двигуна. Тому під час вибору важливі не лише призначення та модель 192D, а й повний збіг контуру зі старою трубкою.

Справна магістраль має зберігати герметичність по всій довжині та в місцях приєднання. Підставою для заміни є пошкодження корпусу, помітна деформація, несправність кінцевого з'єднання або сліди витоку пального. Якщо несправність виявлена лише біля штуцера, трубку все одно оглядають повністю: її форма не повинна бути порушена попереднім ремонтом чи примусовим припасуванням. Ця позиція розрахована саме на заміну відповідної трубки, а не м'якого підвідного шланга чи зворотної магістралі.

Що звірити перед замовленням

Позначення двигуна на техніці має відповідати 192D. Далі зняту деталь кладуть поряд із новою та зіставляють загальну протяжність, напрямок кожного вигину, відстань між кінцевими точками й положення з'єднувальних частин. Особливу увагу приділяють куту, під яким кінці підходять до насоса та форсунки. Навіть за однакового позначення двигуна можливі відмінності в компонуванні навісного обладнання, тому стара трубка залишається найнаочнішим зразком для перевірки форми.

• Застосування: паливна система мотоблочного дизельного двигуна 192D.
• Функція: передавання пального під високим тиском від насоса до форсунки.
• Виконання: жорстка попередньо сформована трубка з кількома вигинами.
• Кінцеві частини: з'єднання різної конфігурації для двох точок установлення.
• Виробник: AMG.

Установлення та перевірка

Монтаж виконують без випрямлення готових вигинів і без спроби дотягнути кінець, що не збігається, за допомогою зусилля. Спочатку трубку розташовують за штатним маршрутом і перевіряють, що обидва з'єднання вільно підходять до своїх штуцерів без бічного навантаження. Накидну частину починають закручувати вручну, щоб уникнути перекосу, а остаточне затягування виконують з урахуванням вимог обслуговування двигуна 192D. Якщо з'єднання не суміщаються, потрібно повторно перевірити вибрану модифікацію та положення деталі, а не змінювати її форму на місці.

Під час заміни відкриті отвори паливної апаратури й самої трубки захищають від забруднення. Перед складанням перевіряють стан відповідних поверхонь і кріпильних деталей, адже пошкоджене чи забруднене з'єднання може залишатися причиною витоку навіть із новою трубкою. Після монтажу контролюють правильність прокладання: деталь не повинна бути натягнута, торкатися рухомих частин або притискатися до сусідніх компонентів. Герметичність перевіряють за процедурою обслуговування дизельного двигуна.

Трубка 192D AMG підходить для планового відновлення штатної лінії між насосом високого тиску та форсункою мотоблочного двигуна. Точне порівняння форми й з'єднань до встановлення допомагає уникнути примусового припасування та одразу обрати деталь, що відповідає компонуванню конкретного двигуна.
