Реле поворотів Honda DIO AMG, 2 контакти, барило, зі звуком

Реле поворотів Honda DIO AMG — 2 контакти, корпус-барило, зі звуком

Реле керує переривчастим увімкненням покажчиків повороту на скутері Honda DIO. Воно розраховане на двоконтактне під’єднання та виконане в компактному циліндричному корпусі типу «барило». Звуковий супровід діє разом з увімкненими поворотниками й додатково нагадує водієві про активний сигнал. Деталь призначена для штатного ремонту, якщо встановлене на скутері реле збігається за кількістю виводів, формою корпусу та способом під’єднання.

Коли потрібні перевірка та заміна

Реле перевіряють, коли покажчики світяться, але не блимають, спрацьовують нестабільно або змінюють звичний темп. Такі ознаки не завжди свідчать про несправність лише цієї деталі: на роботу поворотників також впливають стан ламп, контактів роз’єму, проводки, запобіжника й акумулятора. Якщо проблема виникла після заміни ламп або перероблення світлотехніки, спочатку потрібно перевірити відповідність навантаження встановленому обладнанню.

Заміна доречна після діагностики, коли живлення, лампи, перемикач і з’єднання справні, а потрібний режим блимання не відновлюється. Цілий корпус, надійні виводи та правильна фіксація також мають значення: пошкоджене кріплення або послаблений контакт можуть спричиняти періодичні відмови під час руху нерівною дорогою.

Як підібрати реле для Honda DIO

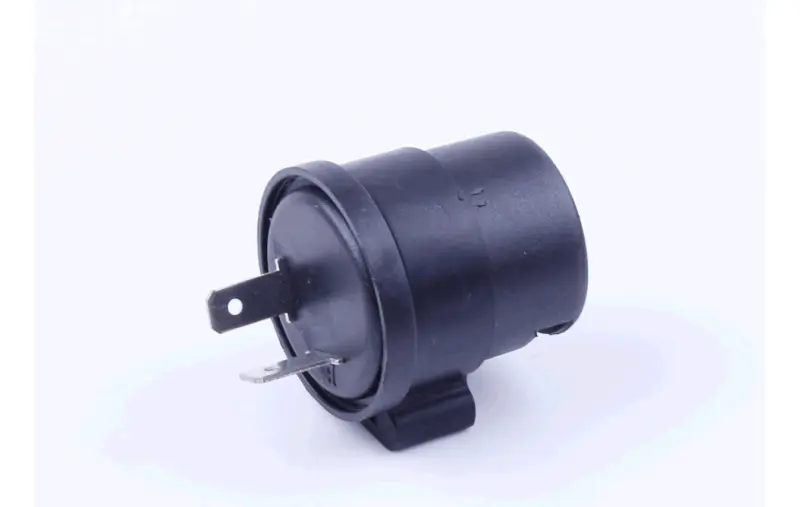

Перед замовленням порівняйте деталь зі штатним реле, знятим саме з вашого скутера. Назва Honda DIO визначає сферу застосування, але для точного вибору потрібно перевірити фактичне виконання встановленої системи. Ця модель має два плоскі виводи, циліндричний чорний корпус і нижню основу для кріплення. Розташування виводів і посадка мають відповідати роз’єму та місцю фіксації без перероблення проводки.

• Кількість контактів: два; варіант не призначений для роз’єму на три або більше контактів.
• Форма: циліндричний корпус типу «барило» з окремою основою для фіксації.
• Функція: формування переривчастого режиму покажчиків повороту та звуковий супровід увімкненого сигналу.
• Застосування: скутери Honda DIO за умови збігу штатного під’єднання та виконання реле.
• Світлотехніка: для встановлених світлодіодних покажчиків сумісність потрібно перевіряти окремо, оскільки її для цієї моделі реле не заявлено.

Не вибирайте деталь лише за схожим корпусом. Два реле однакової форми можуть відрізнятися кількістю контактів, призначенням виводів і робочими параметрами. Якщо старої деталі немає, орієнтуйтеся на схему конкретної модифікації скутера та конфігурацію штатного роз’єму. Робочі параметри звіряйте зі штатною схемою скутера.

Встановлення та контроль роботи

Монтаж виконують за вимкненого запалювання. Перед від’єднанням старого реле запам’ятайте положення роз’єму та кріплення, а потім зніміть його без ривків за дроти. Нову деталь під’єднують за штатною схемою та закріплюють так, щоб корпус не хитався, а виводи не зазнавали натягу. Контакти мають входити рівно й утримуватися щільно; роз’єм, що не збігається, не можна підганяти силою.

Після встановлення перевірте ліву та праву сторони: передні й задні покажчики мають працювати в переривчастому режимі, а звуковий супровід — з’являтися за активного сигналу. Якщо одна сторона працює інакше, повторно перевірте лампи та з’єднання відповідної сторони. Якщо обидві сторони й далі світяться постійно, не вмикаються або блимають із незвичною частотою, потрібна подальша перевірка живлення, проводки та відповідності реле фактичному навантаженню.

Характеристики

• Тип деталі: реле поворотів.
• Марка застосування: Honda.
• Серія скутера: DIO.
• Кількість контактів: 2.
• Виконання корпусу: циліндричне, «барило».
• Додаткова функція: звуковий супровід.
• Бренд: AMG.
• Колір корпусу: чорний.

Реле підходить для відновлення штатної роботи поворотників Honda DIO, коли знята деталь має два контакти й таке саме під’єднання. Зіставлення виконання допомагає не переплутати дво- та триконтактні варіанти.
