Котушка запалювання тюнінг Yamaha JOG, помаранчева, FIRE FLAME

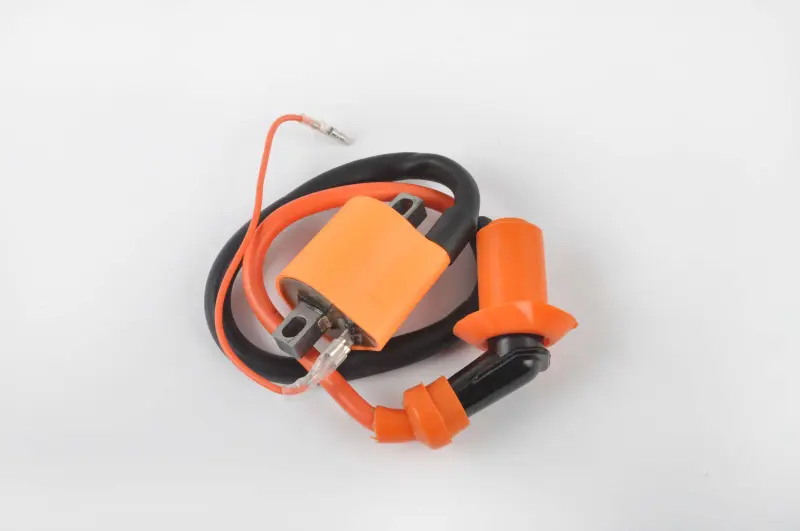

Котушка запалювання FIRE FLAME для Yamaha JOG

Тюнінгова котушка запалювання FIRE FLAME призначена для скутерів Yamaha JOG. Це робочий вузол системи запалювання, який отримує керувальний імпульс від електрообладнання скутера та передає високовольтний імпульс до свічки. Для його передавання використовуються високовольтний провід і свічний ковпачок. На свічці утворюється іскра, необхідна для запуску та стабільної роботи бензинового двигуна.

Котушка має помаранчеве виконання та належить до тюнінгової лінійки FIRE FLAME. Конструкція об’єднує корпус котушки, високовольтний провід і свічний ковпачок в один вузол. Під час заміни не доведеться залишати старий провід або зношений ковпачок. Це практичне рішення, коли проблема стосується не лише самої котушки, а й контакту зі свічкою чи стану високовольтного проводу.

Коли потрібно перевірити котушку

Систему запалювання варто перевірити, якщо двигун складно запускається, працює з перебоями, виникають пропуски запалювання або повністю зникає іскра. Такі ознаки не завжди спричинені саме котушкою. Подібні несправності можуть бути пов’язані зі свічкою, свічним ковпачком, проводкою, комутатором чи іншими елементами електрообладнання. Перед заміною радимо послідовно перевірити ланцюг запалювання, стан контактів і надійність з’єднань. Так легше визначити причину несправності та не замінювати справний вузол.

Для правильної роботи котушки потрібні чисті й щільні контакти. Високовольтний провід слід прокладати без перетискання та надмірного натягу, а свічний ковпачок має надійно триматися на свічці. Якщо стара котушка пошкоджена або перевірка вказує на несправність вузла, FIRE FLAME дає змогу замінити його в зборі та відновити роботу ланцюга запалювання за умови відповідності кріплень і електричних підключень.

Як правильно підібрати котушку

Деталь призначена для скутерів Yamaha JOG, проте різні покоління й модифікації цієї техніки можуть мати відмінності в електричних з’єднаннях і конструктивному виконанні. Перед купівлею порівняйте стару й нову котушки за способом кріплення корпусу, розташуванням клем, типом роз’єму, напрямком виходу високовольтного проводу та формою свічного ковпачка. Від відповідності цих параметрів залежить можливість коректного монтажу.

Не добирайте котушку лише за помаранчевим кольором, схожою формою корпусу або загальним виглядом. Важливо, щоб вузол відповідав конкретному виконанню системи запалювання вашого Yamaha JOG. Якщо стару котушку вже демонтовано, використайте її для уважного порівняння точок кріплення та підключень. Збіг конструкції дасть змогу встановити деталь без змін у штатній схемі скутера.

Встановлення

Перед початком монтажу від’єднайте живлення скутера. Демонтуйте зношений вузол обережно, не натягуючи високовольтний провід. Розташуйте корпус котушки на передбаченому для нього місці та надійно зафіксуйте, після чого підключіть контакти відповідно до штатної схеми Yamaha JOG. Роз’єм і клеми повинні з’єднуватися щільно, без перекосу.

Після монтажу перевірте прокладання високовольтного проводу: він не повинен бути перетиснутий, натягнутий або заважати сусіднім елементам. Переконайтеся, що свічний ковпачок щільно встановлений на свічці. Перед запуском ще раз огляньте кріплення корпусу та всі з’єднання. Котушка FIRE FLAME підходить для обслуговування Yamaha JOG, коли потрібно замінити несправний вузол системи запалювання в зборі та відновити штатну роботу ланцюга.
