Котушка запалювання CDI для веломотора

Котушка запалювання CDI для веломотора

Котушка призначена для веломотора з конденсаторною системою запалювання CDI. Вона приймає імпульс від комутатора, перетворює його на високовольтний імпульс і передає до свічки, щоб між її електродами виникла іскра. Справність цієї деталі безпосередньо впливає на можливість запуску бензинового двигуна та стале займання паливоповітряної суміші під час роботи.

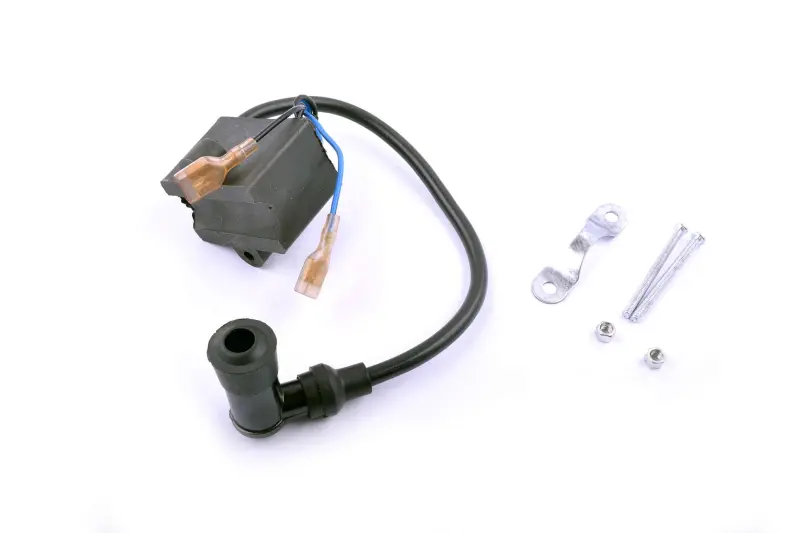

Конструкція поєднує литий корпус котушки, вбудований високовольтний провід і кутовий свічковий ковпачок. Для підключення передбачено два окремі проводи з плоскими роз’ємами. Корпус має кріпильну частину для фіксації на веломоторі. Таке виконання дає змогу під’єднати котушку до CDI-комутатора та одразу підвести високовольтний вихід до свічки без окремого з’єднання проводу з корпусом котушки.

Коли потрібна заміна котушки

Перевірка деталі доречна, якщо двигун не запускається за справної подачі пального, іскра повністю відсутня або періодично зникає. На несправність також можуть указувати перебої запалювання, зупинка прогрітого мотора та повторна поява іскри після охолодження. Ці ознаки не є підставою міняти котушку без діагностики: подібні несправності спричиняють свічка, свічковий ковпачок, пошкоджена проводка, ненадійні контакти, комутатор CDI, датчик моменту запалювання або генераторна частина системи.

Перед купівлею порівняйте нову деталь зі знятою котушкою за типом системи запалювання, формою корпусу, розташуванням кріплення, міжцентровою відстанню кріпильних точок, кількістю виводів і видом роз’ємів. Додатково перевірте довжину високовольтного проводу, форму свічкового ковпачка та можливість прокласти провід до свічки без натягу. Позначення CDI підтверджує призначення для конденсаторної системи, але саме по собі не визначає розпінування та сумісність з усіма моделями веломоторів.

Підключення та встановлення

• Перед демонтажем зафіксуйте розташування проводів старої котушки та використовуйте схему конкретного веломотора під час підключення нової деталі.
• Закріпіть корпус без перекосу й надмірного зусилля, щоб котушка не зміщувалася від вібрацій двигуна.
• Під’єднуйте виводи лише відповідно до штатної схеми: призначення проводів не можна визначати тільки за їхнім кольором.
• Надягніть кутовий ковпачок на свічку до щільної посадки та переконайтеся, що високовольтний провід не натягнутий і не перетиснутий.
• Прокладіть провід подалі від гарячих поверхонь, гострих крайок і рухомих деталей, здатних пошкодити ізоляцію.

Котушка формує високу напругу для іскрового розряду, але не визначає момент його появи самостійно: керувальний імпульс надходить від компонентів CDI. Тому під час пошуку причини несправності систему потрібно перевіряти послідовно — від стану свічки й контактів до вхідного імпульсу на котушку. Роз’єми мають сидіти щільно, а ізоляція проводів не повинна мати тріщин, потертостей або слідів пробою.

Після встановлення спочатку перевірте надійність кріплення та правильність з’єднань, а потім виконайте пробний запуск. Не тримайте свічковий ковпачок рукою під час перевірки іскри та не від’єднуйте високовольтний провід на працюючому моторі. Правильно підібрана котушка CDI відновлює передавання імпульсу до свічки та підходить для ремонту веломотора, у якого підтверджено несправність попередньої котушки.
