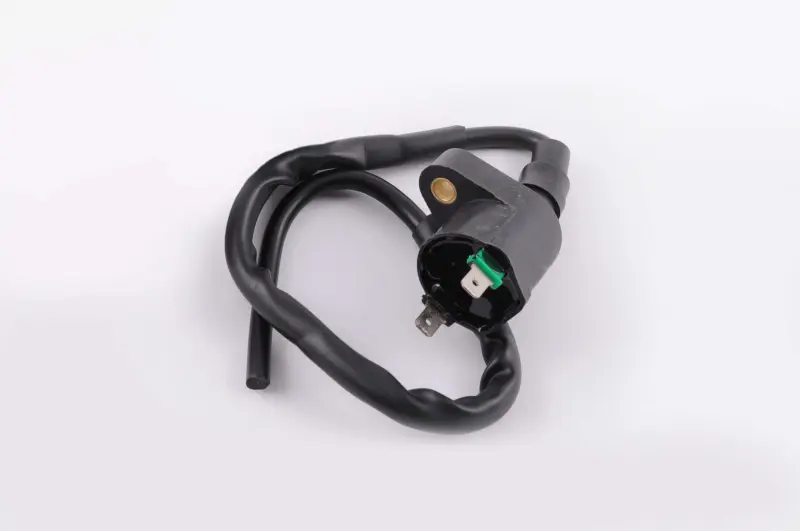

Котушка запалювання CHENHAO mod. A для 4T GY6 50–150 та Honda Dio

Котушка запалювання CHENHAO mod. A для скутера

Котушка призначена для системи запалювання скутерів, у переліку застосування яких зазначені чотиритактні двигуни сімейства GY6 об’ємного класу 50–150 см³ та Honda Dio. Деталь приймає керувальний імпульс від CDI й перетворює його на високу напругу, потрібну свічці для утворення іскри. Від її справності залежить упевнене займання паливоповітряної суміші під час запуску та подальшої роботи двигуна.

Виконання має формований корпус, вбудований високовольтний провід, окремі плоскі електричні контакти та кріпильне вушко з металевою втулкою. Така конфігурація визначає спосіб під’єднання й розташування деталі на скутері. Перед придбанням потрібно порівняти її зі встановленою котушкою не лише за назвою двигуна, а й за формою корпусу, кількістю та розташуванням контактів, типом кріплення, напрямком виходу проводу і доступним місцем монтажу.

Призначення та ознаки несправності

Котушка працює разом із CDI, генератором, датчиком імпульсу, високовольтним проводом, свічковим наконечником і свічкою. Тому відсутність іскри не завжди свідчить про несправність саме цієї деталі. Підставою для перевірки можуть бути ускладнений запуск, пропуски займання, нестійка робота на різних обертах або періодичне зникнення іскри. Під час діагностики також оглядають свічку й наконечник, перевіряють з’єднання, проводку, масу, CDI та компоненти генератора.

Заміну котушки виконують після підтвердження обриву, короткого замикання, пошкодження корпусу чи високовольтного проводу або незадовільного результату перевірки іскроутворення. Опір обмоток потрібно оцінювати за сервісними даними конкретного скутера: одне універсальне значення не підходить для всіх версій GY6 та Honda Dio. Це допомагає не замінювати справну деталь, коли причина несправності міститься в роз’ємі, проводі, свічці чи іншому компоненті запалювання.

Як перевірити сумісність

• Тип двигуна: звірте чотиритактне виконання та фактичну модифікацію GY6; позначення діапазону 50–150 не враховує всіх відмінностей проводки й рами.
• Стара котушка: порівняйте форму корпусу, кріпильне вушко, посадкове місце та орієнтацію деталі після встановлення.
• Під’єднання: перевірте кількість, ширину й розташування плоских контактів, а також відповідність наконечників штатного джгута.
• Високовольтна частина: порівняйте довжину та маршрут проводу, спосіб з’єднання зі свічковим наконечником і відсутність натягу біля двигуна.
• Місце монтажу: переконайтеся, що провід не торкається гарячих, гострих або рухомих деталей і не перегинається біля виходу з корпусу.

Зазначення Honda Dio у застосуванні потребує перевірки конкретного покоління та виконання скутера: під однією назвою випускалися моделі з різними двигунами й компонентами запалювання. Найнадійніший підбір виконують за конструкцією демонтованої котушки та схемою під’єднання конкретної техніки.

Установлення

Роботи проводять із вимкненим запалюванням. Перед демонтажем старої деталі зручно зафіксувати положення проводів і контактів. Нову котушку закріплюють без перекосу, після чого щільно під’єднують низьковольтні клеми та високовольтну частину. Контакти мають триматися надійно, а провід прокладають штатним маршрутом без натягу й затискання. Після складання перевіряють наявність іскри передбаченим для мототехніки способом, запуск двигуна та стабільність роботи на різних обертах.

CHENHAO mod. A підходить для ремонту скутера за умови збігу двигуна, електричних контактів, кріплення та високовольтного під’єднання. Перевірка цих чотирьох ознак перед установленням важливіша за загальне позначення моделі та дає змогу вибрати котушку, яка коректно стане на штатне місце.
