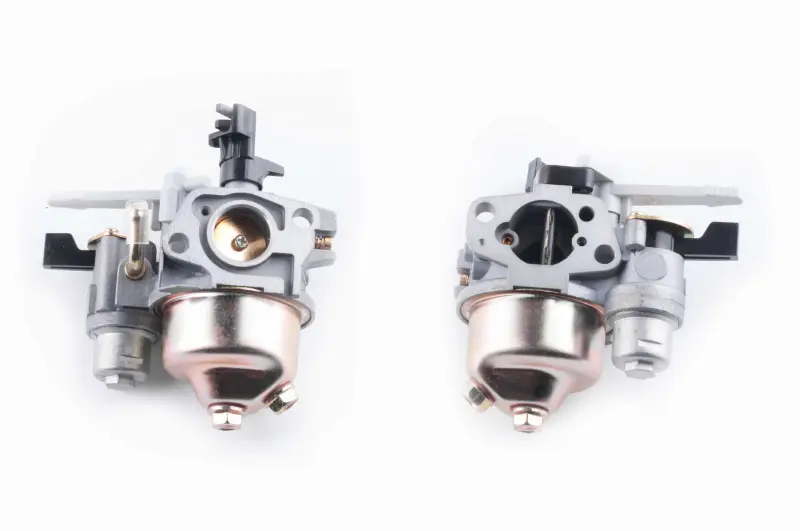

Карбюратор DIGGER для двигунів 168F/170F 6,5/7 к.с., mod. A

Карбюратор DIGGER для двигунів 168F/170F, mod. A

Карбюратор призначений для одноциліндрових чотиритактних бензинових двигунів 168F і 170F із повітряним охолодженням та заявленою потужністю 6,5 або 7 к.с. Такі мотори застосовують на мотоблоках, культиваторах і бензогенераторах. Деталь належить до паливної системи: вона дозує бензин і повітря, готуючи суміш для запуску двигуна, холостого ходу, набору обертів та роботи під навантаженням.

Призначення та конструкція

Конструкція містить корпус із прохідними каналами, повітряну й дросельну заслінки, поплавкову камеру в нижній частині, штуцер подавання пального та керувальні важелі. Повітряна заслінка бере участь у збагаченні суміші під час холодного запуску, а дросельна змінює кількість суміші, що надходить до двигуна при зміні положення регулятора обертів. Поплавкова камера підтримує запас бензину, необхідний для його подальшого дозування через внутрішні канали карбюратора.

Справний карбюратор допомагає двигуну запускатися без тривалих повторних спроб, утримувати холостий хід і реагувати на зміну навантаження без виражених провалів. Причиною заміни можуть бути зношення заслінки або її осі, пошкодження корпусу, негерметичність поплавкової камери, стале підтікання пального чи засмічення внутрішніх каналів, яке не вдалося усунути обслуговуванням. Подібні ознаки також виникають через забруднений повітряний фільтр, недостатнє подавання бензину, підсмоктування повітря або несправність запалювання, тому перед заміною доцільно перевірити паливний тракт і стан двигуна загалом.

Як правильно підібрати карбюратор

Головні орієнтири для вибору цієї версії — позначення двигуна 168F або 170F, потужність 6,5/7 к.с. та виконання mod. A. Самого збігу потужності техніки недостатньо: двигуни близької продуктивності можуть мати іншу форму фланця, розташування каналів, напрямок паливного штуцера та відмінну систему важелів. Версії mod. A і mod. B слід розглядати як різні виконання та не замінювати одну іншою без перевірки конструкції.

Перед замовленням порівняйте старий карбюратор із новим за формою корпусу, взаємним розташуванням кріпильних отворів, конфігурацією боку повітряного фільтра та впускного фланця. Окремо перевірте розташування важелів повітряної й дросельної заслінок, точок приєднання тяг, паливного штуцера та поплавкової камери. Таке зіставлення особливо потрібне, якщо двигун раніше ремонтували або на техніку встановлювали мотор іншої модифікації.

Установлення та перевірка після заміни

Монтаж виконують на заглушеному й охолодженому двигуні з перекритим подаванням бензину. Посадкові поверхні очищають від залишків старих ущільнень і забруднень, не допускаючи потрапляння сміття у впускний канал. Стан прокладок та ізоляційної проставки перевіряють окремо: пошкоджене або неправильно встановлене ущільнення здатне спричинити підсмоктування повітря і порушити приготування суміші навіть зі справним новим карбюратором.

• Установіть карбюратор у тому самому положенні, у якому була розміщена знята деталь.
• Приєднайте тяги регулятора й заслінок за початковою схемою, не змінюючи точки їх кріплення.
• Переконайтеся, що важелі рухаються вільно та повертаються без заїдань.
• Під’єднайте паливний шланг і перевірте з’єднання після відкриття подавання бензину.
• Після запуску проконтролюйте холостий хід, реакцію на зміну обертів і відсутність підтікань.

Регулювання виконують за інструкцією конкретного двигуна, оскільки початкові положення органів налаштування можуть відрізнятися. Якщо мотор і надалі працює нестабільно, потрібно перевірити чистоту бака та фільтра, прохідність паливного шланга, герметичність впуску, стан свічки й роботу регулятора обертів. Карбюратор DIGGER mod. A підходить для ремонту паливної системи двигунів 168F/170F за умови повного збігу виконання та приєднувальних елементів.
