Шестеренна пара Z-20 для редукторної косарки KRE 1100

Шестеренна пара Z-20 для редукторної косарки KRE 1100

Шестеренна пара призначена для ремонту редуктора роторної косарки KRE 1100. Дві шестерні працюють разом і передають обертання між спряженими валами всередині вузла. Стан зубців, посадкових поверхонь і якість зачеплення безпосередньо впливають на нормальну роботу приводу. Комплект використовують для заміни зношеної або пошкодженої пари під час відновлення редуктора.

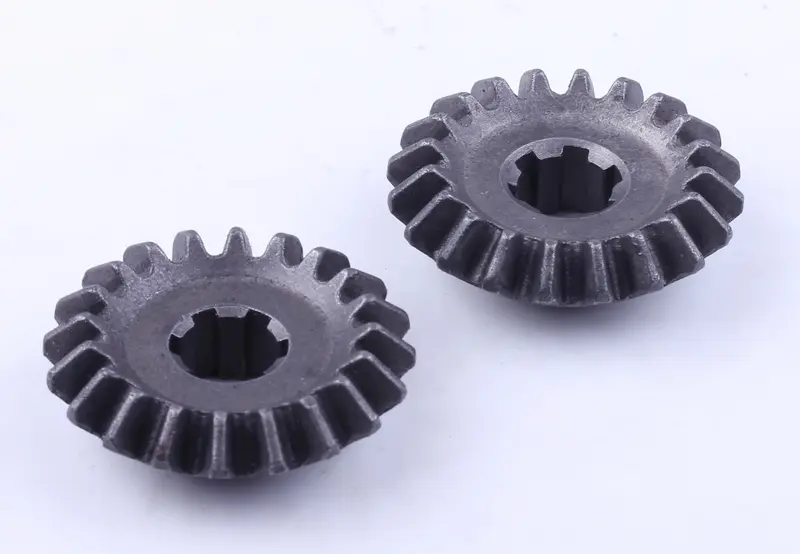

До комплекту входять дві конічні шестерні з внутрішніми шліцьовими отворами. Кожна шестерня має 20 зубців, що відповідає позначенню Z-20. Посадковий розмір під вал становить 16 мм. Комплект із двох деталей дає змогу одночасно замінити всю спряжену пару й не залишати в механізмі стару шестерню зі зношеною робочою поверхнею.

Парна заміна особливо важлива за наявності сколів, пошкоджених зубців, помітного виробітку або порушеного зачеплення. Якщо несправність однієї шестерні вже позначилася на поверхні другої, встановлення лише однієї нової деталі може не усунути нерівну роботу приводу. Заміна обох шестерень допомагає зберегти правильну взаємодію зубців і не поєднувати нову деталь зі зношеною відповідною шестернею.

Коли потрібна заміна

Шестеренну пару обирають у разі пошкодження або сколювання зубців, вираженого виробітку, порушення зачеплення, а також під час планового відновлення редуктора. Під час розбирання варто оцінити стан усього вузла, адже на його роботу впливають не лише шестерні, а й спряжені елементи. Якщо робочі поверхні обох деталей мають сліди зношення, їх доцільно замінювати комплектом.

Як підібрати пару

Перед купівлею зіставте комплект зі знятими шестернями. Перевірте модель косарки KRE 1100, позначення Z-20, кількість зубців, посадковий розмір 16 мм і внутрішній шліцьовий профіль отворів. Враховуйте положення обох шестерень у редукторі та особливості їх фактичного зачеплення. Самої зовнішньої схожості недостатньо для правильного встановлення й роботи механізму.

Особливо уважна звірка потрібна, якщо косарка має іншу модифікацію або редуктор уже ремонтували. У такій ситуації орієнтуйтеся на параметри демонтованої пари: кількість зубців, посадковий розмір, профіль отвору та конструкцію зубчастого вінця. Це допоможе заздалегідь визначити відповідність комплекту конкретному вузлу й уникнути невідповідності за посадкою або зачепленням.

Підготовка та встановлення

Перед монтажем очистьте корпус редуктора від металевої стружки, забруднень і залишків зношення. Огляньте вали, підшипники, стопорні елементи, посадкові та спряжені поверхні. Перевірте стан мастила, оскільки зношення інших частин редуктора може впливати на роботу нової зубчастої пари. Вали, підшипники, стопорні елементи й мастило до комплекту не входять.

Під час складання встановіть обидві шестерні у передбачене положення, перевірте правильність посадки на вали та рівномірність зачеплення. Не варто поєднувати нову шестерню зі старою, якщо її робоча поверхня пошкоджена або має помітний виробіток. Після складання перевірте вільну роботу механізму без перекосів і стороннього опору.

Характеристики

• призначення: ремонт редуктора косарки KRE 1100;
• виконання: конічна шестеренна пара;
• позначення: Z-20;
• кількість зубців: 20 на кожній шестерні;
• посадковий розмір під вал: 16 мм;
• отвори: внутрішні шліцьові;
• комплект: 2 шестерні.

Правильно підібрана пара Z-20 призначена для відновлення штатного передавання обертання в редукторі KRE 1100. Для впевненого вибору зіставте основні параметри зі знятими деталями та перед установленням перевірте стан решти елементів вузла.
