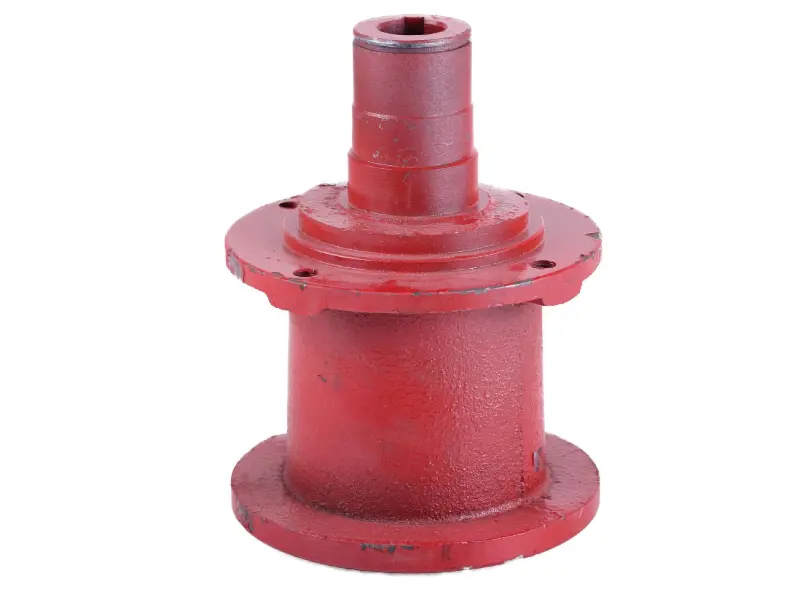

Ступиця робочої тарілки для роторної косарки WIRAX Z069

Ступиця робочої тарілки для WIRAX Z069

Ступиця призначена для ремонту робочої тарілки роторної косарки WIRAX Z069. Вона встановлюється у вузлі ротора та бере участь у передаванні обертання до різальних елементів. Деталь використовують для відновлення зношеного, пошкодженого або деформованого штатного вузла за умови, що її монтажні параметри відповідають розмірам демонтованої ступиці.

Це ступиця саме робочої тарілки. Її не можна плутати зі ступицею ковзної тарілки Z069: ці запчастини мають різне призначення та не є взаємозамінними. Деталь також не належить до універсальних комплектуючих для будь-якої роторної косарки чи іншого навісного обладнання. Перед замовленням потрібно переконатися, що ремонту потребує робоча тарілка косарки WIRAX Z069, а не суміжний вузол ротора.

Лита чавунна конструкція поєднує корпус, центральну посадкову частину та кріпильний фланець робочої тарілки. Під час роботи ступиця сприймає навантаження, що виникають у процесі обертання ротора. Тому стан посадок і кріплень має важливе значення для правильного складання різального механізму. Заміна доцільна за наявності виробітку посадкового місця, пошкодження кріпильної частини або деформації знятої ступиці.

Характеристики

• застосування: роторна косарка WIRAX Z069;
• місце встановлення: робоча тарілка;
• матеріал: чавун;
• виконання: лите;
• висота: 200 мм;
• внутрішній діаметр: 25 мм;
• зовнішній діаметр підшипника: 45/47/50 мм;
• міжцентрова відстань кріпильних отворів: 88 мм;
• вага: 3805 г.

Як підібрати ступицю

Почніть підбір із перевірки моделі косарки та призначення ремонтованої деталі. Після цього виміряйте демонтовану штатну ступицю й послідовно порівняйте внутрішній діаметр, параметри посадки підшипника, міжцентрову відстань кріпильних отворів і загальну висоту. Самого збігу моделі косарки недостатньо, якщо фактичні розміри знятого вузла відрізняються.

Уважно перевірте посадкові поверхні та розташування кріпильних отворів. Внутрішній діаметр має становити 25 мм, загальна висота — 200 мм, а відстань між центрами кріпильних отворів — 88 мм. Для підшипникової посадки вказані зовнішні діаметри 45/47/50 мм. Зіставляйте параметри в сукупності, адже придатність деталі до встановлення визначається відповідністю всьому ремонтованому вузлу, а не лише одному виміру.

Підготовка до монтажу

Перед складанням очистьте робочу тарілку та суміжні елементи від забруднень. Огляньте посадкові поверхні, кріпильну частину й стан кріплень. Якщо попередню ступицю змінюють після удару, через помітний знос або деформацію, перевірте також деталі, з якими вона контактує у складеному роторі. Такий огляд допоможе виявити супутні пошкодження до завершення ремонту.

Встановлюйте нову ступицю лише після перевірки її призначення та збігу всіх контрольних розмірів із демонтованою деталлю. Під час монтажу потрібно забезпечити правильну посадку й надійне закріплення вузла робочої тарілки. Після складання переконайтеся, що суміжні елементи встановлені коректно та не перешкоджають роботі ротора. Ступиця підходить для планового відновлення WIRAX Z069 і для заміни пошкодженого штатного вузла з відповідними параметрами.
