Коромисла клапанів інверторного бензогенератора 1,8/2,0 кВт AMG

Коромисла клапанів інверторного бензогенератора 1,8/2,0 кВт AMG

Коромисла призначені для ремонту клапанного механізму бензинового двигуна, встановленого в інверторних генераторах AMG версій 1,8 і 2,0 кВт. Ці деталі розташовуються в головці циліндра та працюють як важелі: сприймають зусилля з боку приводу газорозподілу й передають його клапанам. Завдяки цьому впускний і випускний клапани відкриваються у відповідні моменти циклу двигуна. Справний стан коромисел потрібен для збереження відрегульованих клапанних проміжків і вільного руху всього механізму.

Конструкція та призначення

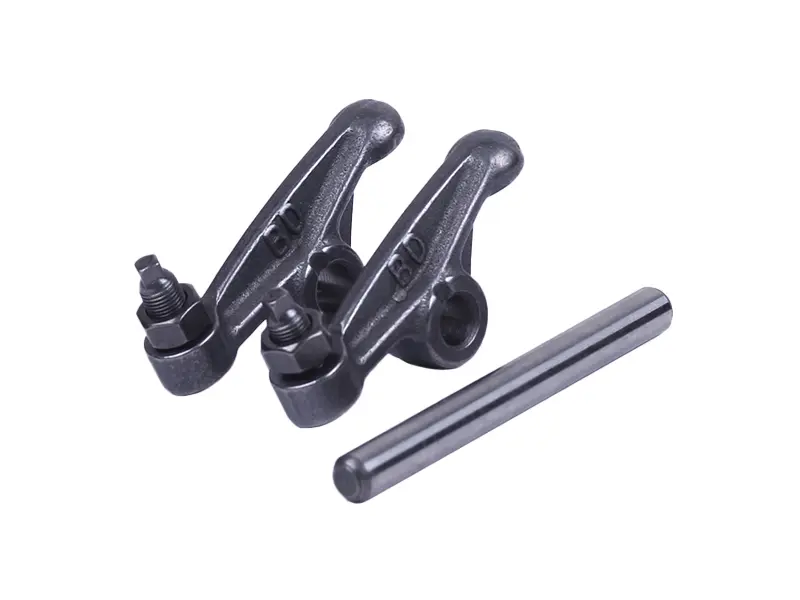

Кожне коромисло має важільну форму, посадковий отвір під циліндричну вісь і регулювальний гвинт із контргайкою. Гвинт бере участь у налаштуванні проміжку між коромислом і клапаном, а контргайка фіксує виконане регулювання. Вісь є опорою, навколо якої важелі повертаються під час роботи двигуна. Така конструкція дає змогу передавати зворотно-поступальний рух до клапанів, зберігаючи передбачену послідовність впуску та випуску.

Коромисла замінюють у разі виявлення надмірного люфту на осі, вироблення посадкових отворів, пошкодження контактних ділянок, різьби регулювальних гвинтів або граней контргайок. Перевірка також потрібна, якщо клапанні проміжки швидко змінюються після налаштування або рух важелів супроводжується заїданням. Установлення справних деталей допомагає відновити нормальну кінематику клапанного механізму, однак перед ремонтом потрібно оглянути й пов’язані компоненти: вісь, штанги або інші деталі приводу, торці клапанів і місця їхнього контакту з коромислами.

Як перевірити сумісність

• Тип техніки: деталь розрахована на бензиновий двигун інверторного генератора, а не на звичайний рамний генератор лише зі схожою потужністю.
• Версія генератора: основне застосування — моделі AMG, позначені як 1,8 або 2,0 кВт. Потужність не можна використовувати як єдиний критерій, адже двигуни різних серій можуть відрізнятися.
• Форма важелів: порівняйте загальну геометрію, розташування посадкового отвору, контактних ділянок і регулювального гвинта зі знятими деталями.
• Посадка на вісь: потрібно зіставити діаметр і довжину осі, відстань між точками встановлення та вільне переміщення обох важелів без перекосу.
• Регулювальна частина: перевірте виконання гвинтів, контргайок і напрямок їх установлення. Різьба має відповідати конструкції головки циліндра та штатному способу регулювання.

Установлення та регулювання

Перед монтажем зону під клапанною кришкою очищають, а демонтовані деталі оглядають на наявність вироблення, задирів і деформації. Контактні поверхні коромисел та осі під час складання змащують моторною оливою відповідно до регламенту двигуна. Важелі повинні повертатися вільно, без помітного поперечного перекосу й заклинювання. Пошкоджена вісь здатна прискорити зношування нових коромисел, тому її стан перевіряють одночасно з посадковими отворами.

Після встановлення обов’язково регулюють клапанні проміжки. Поршень виставляють у передбачене для конкретного двигуна положення такту стиснення, після чого налаштування виконують щупом і фіксують регулювальні гвинти контргайками. Точне значення проміжку та зусилля затягування беруть із сервісних даних відповідної модифікації генератора: універсальні значення для схожих двигунів застосовувати не слід. Після завершення колінчастий вал вручну провертають щонайменше на два повні оберти та повторно перевіряють вільний рух важелів і збереження налаштованих проміжків.

Для цільового ремонту двигуна

Ця позиція підходить для відновлення штатної схеми приводу клапанів інверторного бензогенератора AMG 1,8/2,0 кВт. Вона доречна під час ремонту головки циліндра, усунення люфту коромисел або заміни деталей із пошкодженими контактними та регулювальними ділянками. До встановлення зіставте конструкцію зі знятим механізмом і уточніть модифікацію двигуна: точний збіг посадки важливіший за зовнішню схожість та однакову заявлену потужність генератора.
