Панель приладів Yamaha YBR125 AMG-2, електрична, у зборі

Панель приладів Yamaha YBR125 AMG-2

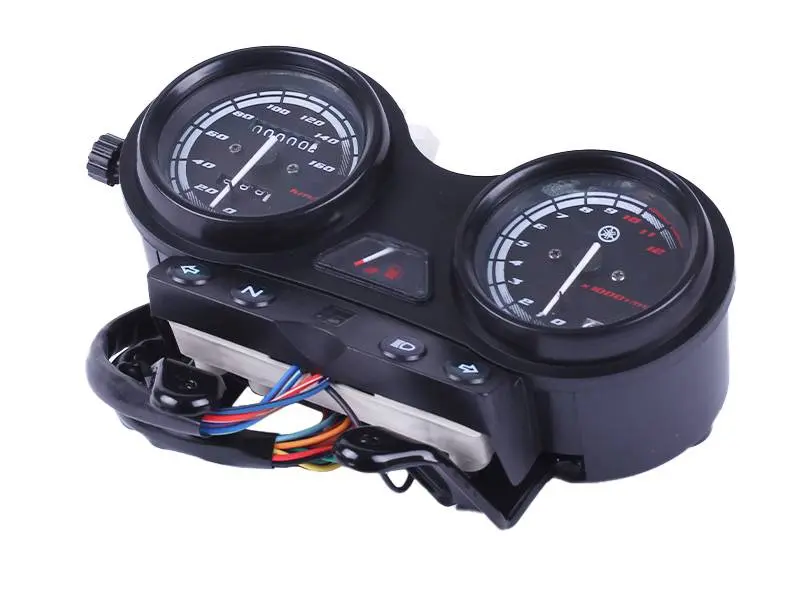

Панель у зборі призначена для Yamaha YBR125 електричного виконання та поєднує основні прилади перед водієм у спільному двосекційному корпусі. Вона підходить для заміни пошкодженої після падіння, такої, що втратила показання, або має несправні лічильники й контрольні індикатори штатної панелі. Формат деталі зберігає звичне розташування даних: швидкість і пройдений шлях відображаються ліворуч, оберти двигуна — праворуч, а сигнальні вікна розміщені між круглими шкалами.

Прилади та індикація

Лівий циферблат містить аналоговий спідометр зі шкалою до 140 км/год, лічильник загального пробігу та лічильник поїздки. Збоку корпусу розташована ручка скидання добового значення. Правий циферблат виконує функцію електричного тахометра: за ним водій контролює частоту обертання двигуна та може уникати тривалої роботи в червоній зоні шкали. Таке поєднання надає основні відомості про рух і режим двигуна в одній зоні огляду.

У корпусі передбачені окремі контрольні вікна для лівого та правого покажчиків повороту, нейтральної передачі й дальнього світла, а також центральний попереджувальний індикатор. За правильного підключення вони допомагають швидко перевірити ввімкнений сигнал і стан відповідної системи. Чорний корпус, дві круглі приладові секції, проводка з роз’ємами та монтажні виступи утворюють єдиний зібраний модуль.

Що звірити перед вибором

Назва моделі мотоцикла — лише перший критерій. Yamaha YBR125 випускалася у виконаннях для різних років і ринків, тому перед замовленням порівняйте нову панель зі знятою деталлю. Мають збігатися форма й розташування корпусу, конфігурація кріплень, шкала спідометра в км/год, наявність тахометра, загального та добового лічильників, а також набір контрольних ламп. Окремо перевірте спосіб передавання сигналу на спідометр і тахометр: механічний привід, електричні контакти та призначення виводів мають відповідати проводці конкретного мотоцикла.

• Роз’єми: порівняйте їх кількість, форму, фіксатори, число контактів і розташування у джгуті.
• Кріплення: зіставте точки встановлення, орієнтацію виступів і посадку корпусу відносно фари та керма.
• Підключення приладів: перевірте вхід приводу спідометра, лінію тахометра, підсвічування й виводи контрольних індикаторів.
• Зовнішнє компонування: переконайтеся, що дві круглі секції та центральний блок не конфліктують з облицюванням конкретної версії.

Встановлення та перевірка

До демонтажу старої панелі корисно зафіксувати розташування роз’ємів і маршрут джгута. Підключати нову деталь слід лише після зіставлення контактів зі схемою конкретної версії YBR125: однаковий зовнішній корпус не означає однакову розпіновку. Проводку прокладають без натягу, різких перегинів і контакту з рухомими частинами кермового керування. Корпус потрібно встановити на штатні точки рівно, не створюючи перекосу на монтажних вушках.

Після монтажу послідовно перевірте підсвічування, нейтраль, дальнє світло, обидва поворотні сигнали, реакцію тахометра, показання спідометра та роботу обох лічильників пробігу. Ручку скидання лічильника поїздки використовуйте на зупиненому мотоциклі. Якщо окрема функція не вмикається, спочатку перевірте призначення контактів, з’єднання роз’єму та відповідний вхідний сигнал. Панель AMG-2 розрахована на відновлення штатної інформаційної зони Yamaha YBR125, проте точний підбір виконують за конфігурацією знятої деталі, а не лише за позначенням моделі.
