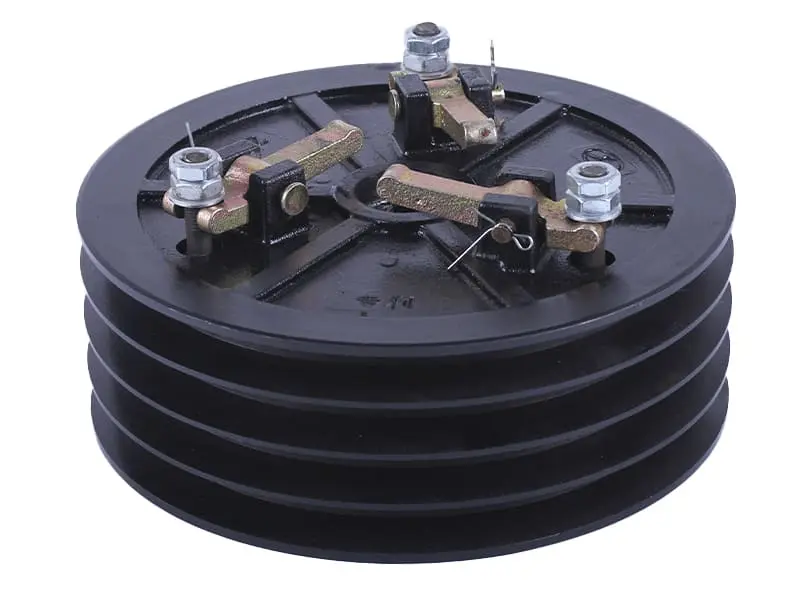

Зчеплення в зборі для мотоблока MFC, 4 струмки, 1 диск, велика вижимна вилка, AMG

Зчеплення в зборі для мотоблока MFC AMG

Вузол поєднує чотириструмковий шків, однодискове зчеплення та механізм із великою вижимною вилкою. Він призначений для мотоблока MFC: передає обертання від двигуна до трансмісії та дає змогу розмикати привід під час початку руху, зупинки й перемикання. Виконання в зборі підходить для ремонту, коли зношене зчеплення замінюють повністю, без окремого добору основних деталей усередині механізму.

Призначення та конфігурація

Чотири струмки по колу шківа розраховані на ремінний привід відповідної компоновки. Однодискове виконання визначає внутрішню схему зчеплення, а велика вижимна вилка — варіант механізму керування. Ці ознаки не можна вважати взаємозамінними з версіями MFC на два або три струмки, з дводисковою конструкцією чи малою вилкою. Навіть за схожої зовнішньої форми такі виконання можуть відрізнятися посадкою, шириною, положенням ременів і геометрією вижиму.

Коли зчеплення ввімкнене, обертання передається далі на трансмісію мотоблока. Під час впливу на привід вижиму контакт диска послаблюється, що дає змогу на короткий час роз'єднати двигун і трансмісію. Належна робота залежить не лише від самої збірки, а й від стану ременів, правильного положення шківів та налаштування тяги або троса керування, передбаченого конструкцією конкретного мотоблока.

Що перевірити під час добору

Позначення MFC звужує коло придатних деталей, однак перед установленням нову збірку потрібно зіставити зі знятим зчепленням. Основними орієнтирами є не колір і загальний силует, а конструктивні параметри:

• Кількість струмків: потрібен чотириструмковий варіант; додатково порівнюють профіль, ширину й крок канавок під застосовувані ремені.
• Кількість дисків: ця модель має один диск, тому її добирають замість однодискової збірки тієї самої схеми.
• Тип вижиму: передбачена велика вижимна вилка; важливі її форма, положення відносно важелів і напрямок робочого переміщення.
• Посадка на вал: звіряють діаметр і довжину посадкової частини, спосіб фіксації, глибину встановлення та відсутність розбіжностей на спряжених поверхнях.
• Положення шківа: порівнюють зовнішній діаметр, загальну ширину й відстань від посадкової площини до струмків, щоб ремені після монтажу проходили в одній площині з ведучим шківом.
• Вільний простір: корпус, важелі та кріплення не повинні торкатися сусідніх деталей у всьому діапазоні роботи приводу.

До придбання зручно зняти розміри старого вузла в кількох точках і записати порядок розташування шайб, кріплень та деталей керування. Якщо попереднє зчеплення вже розбирали або переробляли, орієнтуватися лише на його поточне положення недостатньо: компоновку слід зіставити зі схемою саме вашої модифікації MFC.

Заміна та налаштування

Підставою для діагностики можуть бути пробуксовування під навантаженням, ривки на початку руху, неповне розмикання приводу, ускладнене перемикання або нерівномірне зношення ременів. Ці ознаки не завжди спричинені однією деталлю. Перед монтажем перевіряють стан ременів і валів, співвісність шківів, кріплення важелів, хід тяги або троса. Такий огляд допомагає не перенести попередню несправність на нове зчеплення.

Збірку встановлюють без ударної посадки, підрізання та зміни геометрії. Кріплення затягують за схемою мотоблока, після чого виставляють площину ремінної передачі, натяг ременів і вільний хід керування. Вилка та важелі мають рухатися без перекосу й заїдання, а в крайніх положеннях механізм не повинен залишатися частково ввімкненим або постійно підтиснутим.

Після монтажу спочатку перевіряють роботу керування без навантаження, потім виконують коротку пробу на малому режимі та повторно контролюють кріплення й положення ременів. Точне зіставлення чотирьох струмків, одного диска, великої вилки та посадкових параметрів — головний спосіб обрати цю збірку AMG для потрібної версії мотоблока MFC й отримати коректне вмикання зчеплення після ремонту.
