Головка блока циліндра компресора Ø42, тип 2, AMG

Головка блока циліндра компресора Ø42, тип 2, AMG

Головка призначена для ремонту поршневого компресора з розмірним виконанням Ø42 і конфігурацією типу 2. Вона встановлюється у верхній частині циліндра, бере участь у формуванні простору стиснення та забезпечує приєднання повітряних каналів. Деталь вибирають у разі пошкодження штатної головки, порушення прилягання або відновлення компресорної групи після розбирання. Позначення Ø42 і «тип 2» є ключовими параметрами добору, проте перед замовленням необхідно зіставити всю геометрію зі знятою деталлю.

Конструкція та призначення

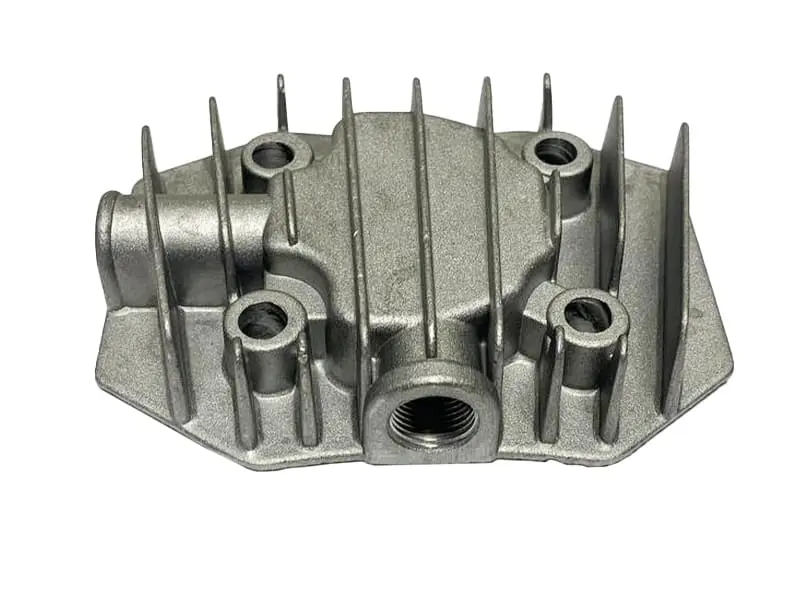

Корпус має розвинену ребристу зовнішню поверхню. Ребра збільшують площу теплообміну та допомагають відводити тепло, що виникає під час стиснення повітря. Навколо центральної частини розташовані чотири кріпильні отвори, а для підключення каналів передбачені різьбові отвори. Таке компонування має точно відповідати циліндру, клапанній частині та трубкам конкретного компресора: навіть за однакового позначення діаметра головки можуть відрізнятися розміщенням кріплення, напрямком портів і контуром посадкової площини.

Справна головка повинна щільно прилягати до суміжної поверхні. Від якості цього з’єднання залежать герметичність камери, відсутність витоків повітря та здатність компресорної групи набирати тиск у штатному режимі. Причиною заміни можуть бути тріщини, пошкодження різьбових приєднань, деформація посадкової площини, відколи біля кріплення або дефекти, які неможливо усунути належним очищенням і обслуговуванням. Перед ремонтом варто визначити причину несправності, щоб одночасно перевірити клапанні деталі, ущільнення та стан циліндра.

Як перевірити сумісність

Розмір Ø42 не можна використовувати як єдиний критерій. Головка AMG виконана за схемою типу 2, тому порівняння проводять за кількома точками. Найзручніше зняти стару деталь, очистити її від забруднень і зіставити елементи без приблизних оцінок.

• Виконання: позначення Ø42 і тип 2 мають відповідати потрібній конфігурації компресора.
• Кріплення: перевірте кількість отворів, відстані між їхніми центрами, діаметр проходів і положення відносно корпусу.
• Повітряні з’єднання: порівняйте кількість, розташування, напрямок і параметри різьби всіх портів, що підключаються.
• Посадковий бік: зіставте загальний контур, форму каналів і взаємне розміщення отворів на прилеглій площині.
• Зовнішня геометрія: переконайтеся, що ребра, виступи та приєднання не заважатимуть кожуху, трубкам і сусіднім деталям.

Якщо стара головка відсутня, розміри слід звіряти з технічною документацією саме на встановлений компресорний блок. Назва виробника обладнання або подібний зовнішній контур самі по собі не підтверджують сумісність: у різних модифікаціях однієї техніки можуть застосовуватися головки з іншою міжосьовою відстанню чи орієнтацією різьбових каналів.

Установлення після добору

Перед розбиранням компресор відключають і повністю звільняють систему від тиску. Суміжні поверхні очищають від залишків ущільнення та забруднень, не пошкоджуючи площини й крайки каналів. Головку встановлюють без перекосу, контролюючи правильне положення всіх проходів. Кріплення затягують рівномірно, дотримуючись послідовності та моменту, зазначених виробником конкретного компресора. Надмірне зусилля здатне пошкодити різьбу або спричинити деформацію, а нерівномірне затягування погіршує прилягання.

Після складання перевіряють герметичність з’єднань, роботу компресора без стороннього шуму та стабільність набору тиску. Головка Ø42 типу 2 AMG підходить для планового відновлення лише за повного збігу посадкової схеми й приєднань. Точне звіряння перед монтажем допомагає уникнути повторного розбирання та забезпечує коректну взаємодію головки з циліндром і рештою деталей компресорної групи.
