Стопорне кільце Z-22 для роторної косарки Z069 AMG

Стопорне кільце Z-22 для роторної косарки Z069 AMG

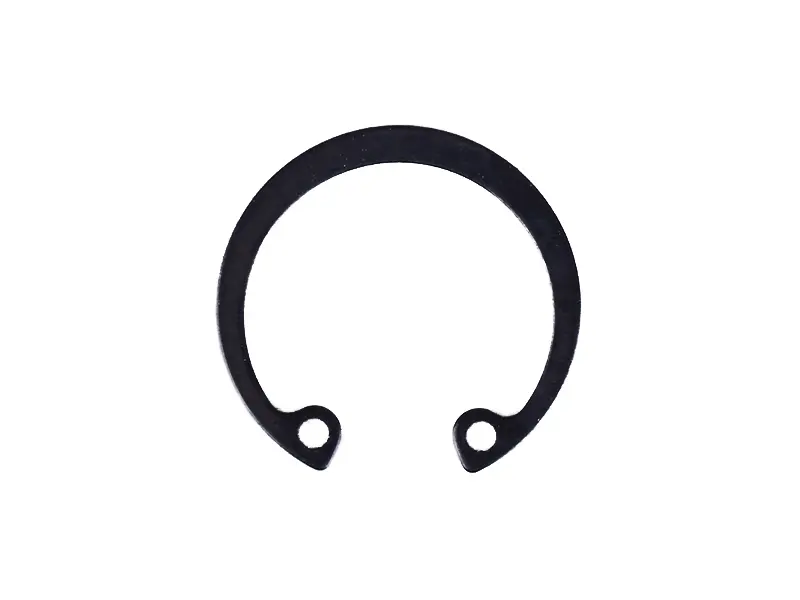

Кільце призначене для ремонту роторної косарки Z069 та встановлюється зовні на вал у передбачену конструкцією канавку. Його завдання — обмежувати осьове переміщення розташованої поруч деталі й зберігати задане положення складеного механізму. Такий фіксатор застосовують у місцях, де встановлена на валу деталь не повинна зміщуватися вздовж його осі під час обертання, навантаження або вібрації.

Призначення та конструкція

Позначення Z-22 стосується зовнішнього стопорного кільця для вала номінальним діаметром 22 мм. Після встановлення кільцева частина входить у проточку вала, а край, що виступає, утворює упор для сусідньої деталі. Тому під час підбору враховують не лише загальний розмір: кільце має відповідати діаметру вала, ширині та глибині канавки, а також вільному простору навколо місця монтажу.

Розімкнена форма дає змогу розширити кільце, провести його через потрібну ділянку вала та посадити в канавку. На кінцях передбачені два вушка з отворами під щипці для зовнішніх стопорних кілець. Відповідний інструмент допомагає розтиснути фіксатор рівномірно, без перекручування та підважування крайок випадковими предметами. Після зняття зусилля кільце охоплює вал і утримується в підготовленій проточці.

Що перевірити під час вибору

• Модель техніки. Ця позиція призначена для роторної косарки Z069; в іншої модифікації розмір і місце фіксації можуть відрізнятися.
• Тип установлення. Кільце розраховане на зовнішній монтаж на вал, а не на встановлення всередині отвору корпусу.
• Номінальний розмір. Позначення Z-22 потрібно зіставити з розміром демонтованого фіксатора та параметрами вала.
• Посадкову канавку. Її діаметр, ширина, глибина і стан крайок мають забезпечувати повне прилягання кільця по колу.
• Форму деталі. Перед складанням порівняйте профіль, розташування вушок та отворів зі старим кільцем, якщо воно збереглося без значної деформації.

Не варто підбирати заміну лише за приблизним зовнішнім діаметром. У вільному стані розімкнене кільце має інший розмір, ніж після розширення та посадки на вал. Надійність фіксації залежить від відповідності всієї пари «кільце — канавка», тому позначення Z-22 і належність до косарки Z069 слід перевіряти одночасно.

Монтаж і перевірка після ремонту

Перед установленням канавку очищають від забруднень та оглядають: заповнена відкладеннями проточка, задирки або пошкоджена крайка можуть завадити кільцю зайняти штатне положення. Щипці вводять в обидва отвори, після чого кільце розтискають лише настільки, наскільки потрібно для проходження по валу. Надмірне розширення може залишити деформацію, через яку фіксатор прилягатиме нещільно.

Установлене кільце має ввійти в канавку по всьому колу без перекосу та помітного виходу окремої ділянки назовні. Далі перевіряють, чи правильно утримувана деталь спирається на нього та чи не пересувається сам фіксатор вільно вздовж вала. Такий контроль особливо доречний після розбирання передачі, заміни підшипника, втулки, шківа або іншої деталі, розташованої поруч із місцем фіксації.

Кільце замінюють у разі розтягнення, вигину, тріщин, пошкодження вушок або втрати щільної посадки. Деформований фіксатор не слід вирівнювати й повертати в механізм лише через збіг діаметра: порушена форма заважає йому повністю ввійти в проточку. Z-22 Z069 AMG підходить для відновлення штатної осьової фіксації під час обслуговування відповідної роторної косарки.
