Клапанний механізм бензогенератора 4,5/4,8 кВт AMG

Клапанний механізм бензогенератора 4,5/4,8 кВт AMG

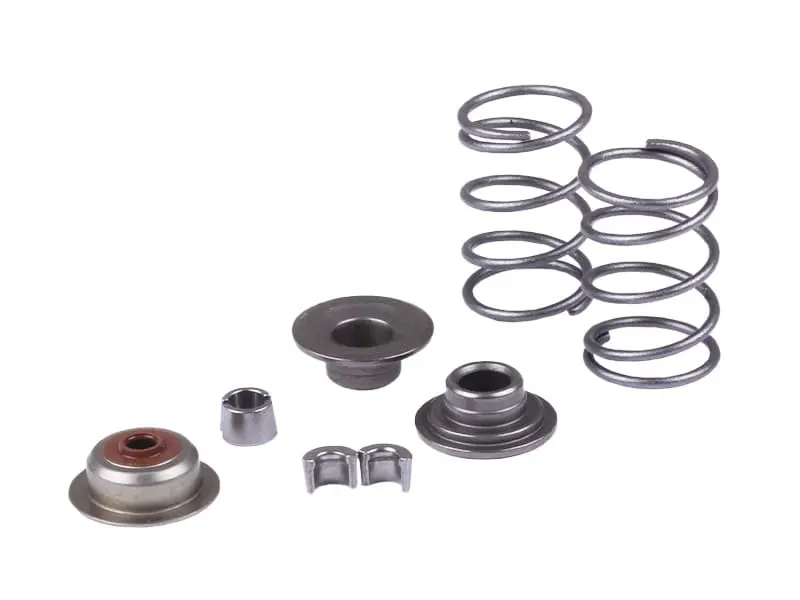

Комплект призначений для ремонту пружинної частини газорозподілу в бензогенераторах класу 4,5/4,8 кВт. Він об’єднує парні виті пружини, утримувальні тарілки та сполучені фіксувальні деталі клапанів. Такий набір застосовують під час обслуговування головки циліндра, коли штатні компоненти зношені, пошкоджені або вже не забезпечують правильну фіксацію клапанної групи.

Призначення клапанного механізму

Під час роботи двигуна впускний клапан відкриває шлях паливоповітряній суміші до циліндра, а випускний відводить відпрацьовані гази. Після дії приводу пружини повертають клапани в закрите положення та утримують їх на сідлах. Тарілки сприймають зусилля пружин, а розрізні фіксатори з’єднують утримувальні деталі зі стрижнями клапанів. Від правильного складання цієї групи залежать посадка клапанів, збереження компресії та стабільність газообміну.

Зношення пружин або пошкодження кріпильних компонентів може супроводжуватися ускладненим запуском, нестійкою роботою двигуна, зниженням потужності чи стороннім шумом у зоні головки циліндра. Такі ознаки виникають і за інших несправностей, тому перед заміною потрібна діагностика клапанів, сідел, напрямних, приводу газорозподілу та величини теплових проміжків.

Що перевірити під час добору

Позначення 4,5/4,8 кВт визначає основний напрям сумісності, однак генератори однакової потужності можуть мати різні двигуни та виконання головки циліндра. Перед замовленням зіставте комплект зі знятими деталями за такими ознаками:

• модель і модифікація двигуна, встановленого на бензогенераторі;
• кількість пружин, їхня довжина, зовнішній діаметр, форма крайніх витків і напрям установлення;
• геометрія верхніх і нижніх тарілок, діаметр центральних отворів та висота посадкових частин;
• діаметр стрижнів клапанів, форма проточок і профіль розрізних фіксаторів;
• склад демонтованої групи та розташування кожної деталі відносно пружини й головки циліндра.

Порівнювати потрібно саме деталі двигуна, а не лише напис про потужність генератора. Якщо стара пружина зламана або просіла, початкову висоту та форму краще звіряти з другою пружиною чи технічними даними конкретного двигуна. Поєднувати фіксатори й тарілки з різним профілем не можна: сполучені компоненти мають вільно встановлюватися та надійно утримувати пружину.

Установлення та перевірка

Монтаж виконують під час обслуговування клапанного механізму з доступом до головки циліндра. Перед складанням очищають посадкові місця й оглядають клапани, напрямні, сідла та деталі приводу. Компоненти з тріщинами, деформацією, помітним виробленням або пошкодженими посадковими поверхнями повторно не використовують. Пружини й тарілки встановлюють у положенні, передбаченому конструкцією двигуна.

Для стискання пружин застосовують відповідне пристосування. Розрізні фіксатори мають повністю ввійти в проточку стрижня та рівномірно розміститися в тарілці. Після зняття зусилля перевіряють надійність утримання, відсутність перекосу та вільне переміщення клапана. Ремонт завершують контролем і регулюванням клапанних проміжків за настановою конкретного двигуна, після чого вручну провертають колінчастий вал і переконуються, що деталі рухаються без заїдань.

Коли комплект потрібен під час ремонту

• пружина зламана, деформована, втратила висоту або не утримує клапан належним чином;
• тарілка має тріщини, перекіс, вироблення центрального отвору чи пошкодження посадкової поверхні;
• розрізні фіксатори зношені, зім’яті або нещільно розташовуються в проточці клапана;
• головку циліндра розібрано для відновлення клапанної групи, а стан старих деталей не дає змоги використати їх повторно.

Комплектний формат спрощує одночасне обслуговування сполучених деталей і допомагає уникнути випадкового поєднання зношених та нових компонентів. Точний добір за двигуном, розмірами й формою знятих деталей забезпечує коректне складання клапанної групи бензогенератора 4,5/4,8 кВт.
