Плата індикації та керування для акумуляторного повітродува TM-EB803Li AMG

Плата індикації та керування для повітродува TM-EB803Li AMG

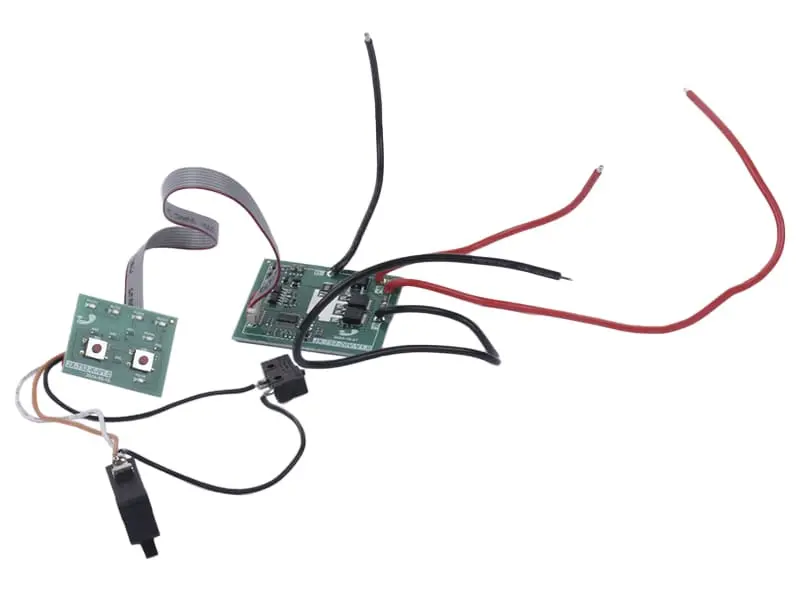

Комплект електронних плат призначений для ремонту акумуляторного повітродува TM-EB803Li. Він поєднує основну плату керування та окрему компактну панель із двома кнопками; між собою модулі з’єднані гнучким плоским шлейфом. У системі інструмента ця збірка приймає команди оператора, забезпечує роботу органів керування та виводить передбачену моделлю індикацію. Деталь розрахована на встановлення замість штатної збірки такої самої конфігурації.

Конструкція та призначення

Основна плата містить електронні компоненти та пов’язана із силовою й керувальною проводкою повітродува. Від неї відходять кілька дротів різного кольору, а у збірці є приєднувальні елементи для підключення до інших частин інструмента. Виносна панель розміщується в зоні органів керування та передає на основну плату натискання кнопок через шлейф. Такий поділ дає змогу розташувати керувальну електроніку всередині корпусу, а кнопки — там, де ними користується оператор.

Заміна цієї збірки може знадобитися, якщо після діагностики виявлено несправність плати: повітродув не реагує на кнопки, не запускається, індикація працює некоректно або поведінка інструмента стає нестабільною. Ці ознаки не варто вважати однозначним підтвердженням несправності електроніки. Перед придбанням доцільно виключити неполадки акумулятора, контактної групи, двигуна, вимикачів і проводки, адже подібні симптоми можуть виникати й в інших частинах інструмента.

Що перевірити під час добору

• Модель техніки. Збірка призначена для акумуляторного повітродува TM-EB803Li; схоже позначення іншої модифікації не підтверджує взаємозамінність.
• Компонування. Зіставте форму обох плат, розташування кріпильних отворів, орієнтацію шлейфа та розміщення електронних компонентів зі знятою деталлю.
• Підключення. Перевірте кількість дротів, їхній напрямок, довжину, тип приєднувальних елементів і точки підключення. Розпіновка має відповідати штатній схемі конкретного екземпляра повітродува.
• Панель кнопок. У цій версії застосована окрема невелика плата з двома кнопками, з’єднана з основним модулем плоским шлейфом.
• Виконання інструмента. За наявності кількох ревізій TM-EB803Li вирішальним є фактичний збіг старої та нової збірки, а не лише назва моделі.

Добору лише за напругою акумулятора або загальним призначенням інструмента недостатньо. Електронні плати для зовні схожих повітродувів можуть відрізнятися геометрією, розведенням дротів, розташуванням кнопок і способом з’єднання з мотором та акумуляторним роз’ємом. Якщо стара деталь значно пошкоджена, до демонтажу корисно зафіксувати маршрути дротів і точки підключення, щоб зберегти штатну схему монтажу.

Рекомендації зі встановлення

Перед розбиранням зніміть акумулятор. Переносьте з’єднання послідовно, не тягніть за сам шлейф і не змінюйте призначення дротів. Плати встановлюють у штатні посадкові місця без згинання й тиску на компоненти; проводку вкладають так, щоб корпус не перетиснув її під час складання. Контакти мають бути повністю вставлені, а шлейф — рівно розташований без різких перегинів. Якщо приєднання потребує паяння або стара проводка має сліди пошкодження, роботу краще доручити фахівцеві з ремонту акумуляторного інструмента.

Після монтажу послідовно перевірте реакцію обох кнопок, роботу індикації та запуск повітродува. Збірка підходить для відновлення штатного керування TM-EB803Li за підтвердженої несправності рідних плат і точного збігу всіх з’єднань. Ретельне порівняння до встановлення допомагає уникнути перероблення проводки та отримати правильну посадку деталі в корпусі.
