Кришка головки циліндра бензогенератора 4,5/4,8 кВт AMG

Кришка головки циліндра бензогенератора 4,5/4,8 кВт AMG

Кришка призначена для клапанного відсіку двигуна бензогенератора класу 4,5/4,8 кВт. Вона закриває верхню частину головки циліндра, відокремлює коромисла та інші деталі клапанного механізму від зовнішніх забруднень, а також утримує розбризкуване мастило всередині відсіку. За справного ущільнення та правильного затягування кріплення кришка допомагає зберігати герметичність з'єднання під час роботи й нагрівання двигуна.

Це зовнішня кришка клапанного механізму, яку також називають клапанною кришкою або кришкою ГБЦ. Вона не замінює головку циліндра в зборі та не належить до деталей, що безпосередньо стискають паливоповітряну суміш. Цю відмінність варто враховувати під час замовлення: для ремонту потрібен саме захисний кожух клапанного відсіку, а не головка, клапани чи деталі циліндро-поршневої групи.

Конструкція деталі

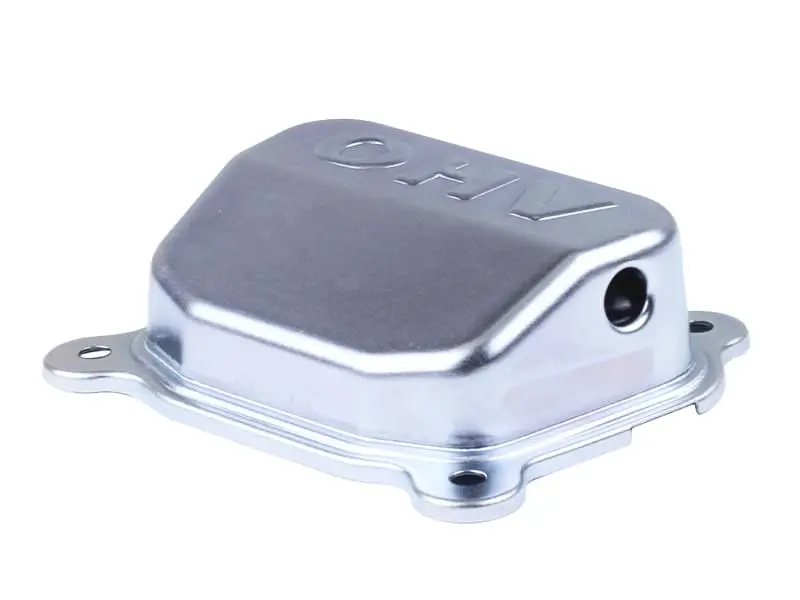

Корпус має форму неглибокого штампованого металевого кожуха з відбортованим посадковим краєм. Уздовж периметра розташовані три кріпильні вушка з отворами, а на бічній стінці передбачений круглий отвір. Така конфігурація визначає положення кришки на двигуні, тому збіг лише діапазону потужності генератора не підтверджує механічну сумісність.

Що перевірити перед вибором

• Тип техніки: деталь розрахована на бензогенератори класу 4,5/4,8 кВт; для двигунів з іншим компонуванням потрібна окрема перевірка.
• Контур прилягання: форма основи та вигини відбортованого краю мають повторювати посадкову площину демонтованої кришки.
• Кріплення: необхідно зіставити кількість кріпильних вушок, відстань між ними та їхнє положення відносно корпусу.
• Бічний отвір: його діаметр і розташування мають відповідати конфігурації встановленої раніше деталі та суміжних компонентів.
• Висота корпусу: усередині має залишатися достатньо простору для клапанного механізму, а зовні кришка не повинна заважати сусіднім частинам двигуна.
• Ущільнення: потрібно перевірити форму канавки або посадкового контуру під прокладку. Відомостей про наявність прокладки разом із кришкою немає, тому за потреби її підбирають окремо.

Коли потрібна заміна

Встановлення нової кришки доцільне в разі деформації корпусу або посадкового краю, пошкодження кріпильних вушок, тріщин та інших дефектів, через які клапанний відсік залишається недостатньо захищеним. Сліди мастила на стику не завжди свідчать про несправність самої кришки: причиною також може бути зношена прокладка, забруднена посадкова поверхня або нерівномірно затягнуте кріплення. Перед замовленням корисно визначити, яка саме частина з'єднання втратила герметичність.

Рекомендації зі встановлення

Перед монтажем посадкову поверхню головки очищають від залишків старого ущільнення та забруднень, не пошкоджуючи площину прилягання. Кришку встановлюють без перекосу, перевіряючи рівномірне прилягання краю по всьому контуру та вільне суміщення отворів із точками кріплення. Болти затягують послідовно й рівномірно. Надмірне зусилля може деформувати штампований корпус або його вушка; конкретний момент затягування слід брати з документації двигуна.

Після складання двигун короткочасно запускають та оглядають з'єднання по периметру. Відсутність слідів мастила й стороннього контакту кришки з клапанним механізмом свідчить про правильну посадку. Ця модель підходить для ремонту бензогенератора 4,5/4,8 кВт за повного збігу форми основи, трьох точок кріплення, бічного отвору та внутрішньої висоти з демонтованою деталлю.
