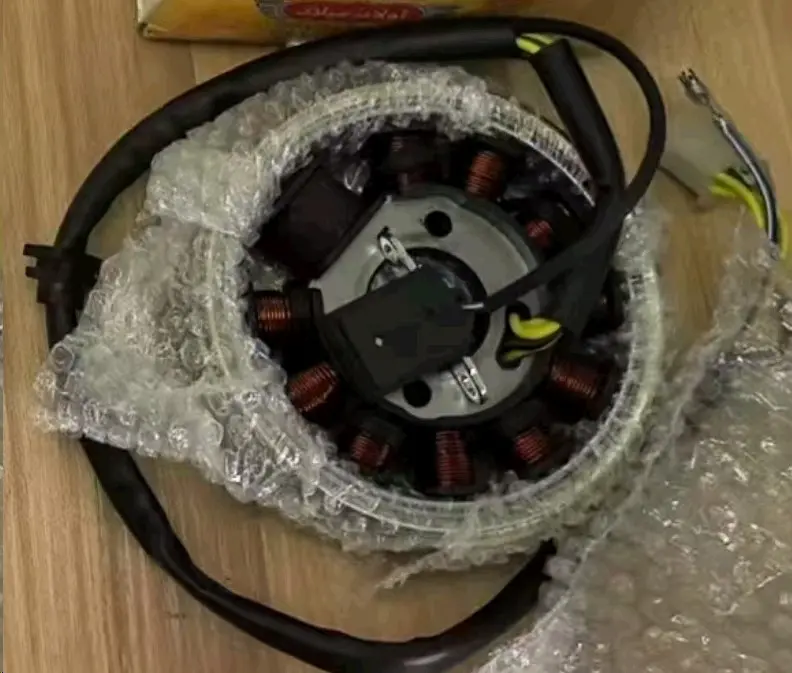

Статор генератора 4T GY6 125/150, 10+1 котушок, STAR

Статор генератора STAR для 4T GY6 125/150

Статор призначений для генераторної системи чотиритактних скутерних двигунів GY6 об’ємом 125 і 150 см³. Нерухома частина встановлюється під ротором: під час роботи двигуна магнітне поле ротора, що обертається, діє на обмотки та спричиняє утворення змінного струму. Після перетворення регулятором-випрямлячем ця енергія живить бортові споживачі та заряджає акумулятор. Окремий імпульсний датчик передає сигнал, потрібний системі запалювання для визначення моменту іскроутворення.

Конструкція та призначення

Виконання 10+1 поєднує десять котушок статора й окремий імпульсний датчик. Деталі змонтовані на круглій металевій основі, а назовні виведений джгут проводів для з’єднання зі штатною проводкою скутера. Така конфігурація застосовується на чотиритактних двигунах родини GY6 125/150, зокрема з позначеннями 152QMI, 1P52QMI, 157QMJ і 1P57QMJ. Статор STAR використовують під час ремонту генераторної частини, коли потрібно відновити вироблення енергії або правильне передавання імпульсу до системи запалювання.

Обирати деталь лише за позначенням GY6 не слід: на двигунах цієї родини зустрічаються статори з різною кількістю котушок, схемою виводів, роз’ємами та монтажною геометрією. Версія 10+1 має відповідати початковому виконанню скутера. Якщо на демонтованій деталі інша кількість котушок або відрізняється розташування кріпильних отворів і датчика, можливість прямого встановлення потрібно перевірити додатково.

Що перевірити під час добору

• Тип двигуна: чотиритактний GY6 об’ємом 125 або 150 см³.
• Код мотора: відповідність позначенням 152QMI, 1P52QMI, 157QMJ або 1P57QMJ.
• Конфігурацію: десять котушок на основі та один окремий імпульсний датчик.
• Монтаж: зовнішній діаметр основи, відстань між отворами, положення датчика й напрямок виходу кабелю порівнюють зі знятим статором.
• Підключення: кількість проводів, їхнє призначення, типи контактів і розташування роз’ємів мають збігатися зі штатною проводкою.
• Поєднання з ротором: статор повинен підходити до встановленого маховика за діаметром і взаємним розташуванням деталей.

Коли потрібна перевірка статора

Діагностику генераторної системи проводять у разі недостатнього заряджання акумулятора, зміни яскравості освітлення залежно від обертів, перебоїв запалювання або відсутності іскри. Ці ознаки не завжди свідчать про несправність статора: подібні симптоми можуть бути пов’язані з акумулятором, регулятором-випрямлячем, комутатором, з’єднаннями проводки або масою. Перед заміною перевіряють стан контактів, цілісність джгута, опір обмоток та імпульсного датчика, а також вихідну напругу відповідно до сервісних даних конкретного скутера.

Встановлення та контроль після ремонту

Для монтажу знімають кришку генератора й ротор, попередньо від’єднавши акумулятор. Застосовують відповідний знімач, щоб не пошкодити маховик і кінець колінчастого вала. Основу встановлюють у штатне положення, провід прокладають передбаченим каналом і фіксують так, щоб його не затиснула кришка та він не торкався обертових деталей. Кріплення затягують із моментом, визначеним виробником двигуна; довільне зусилля може пошкодити різьбу або змінити положення статора.

Після складання перевіряють вільне обертання ротора, надійність з’єднань, запуск двигуна та параметри заряджання. Такий порядок допомагає переконатися, що статор 10+1 правильно узгоджений із проводкою, ротором та іншими компонентами конкретної версії GY6 125/150.
