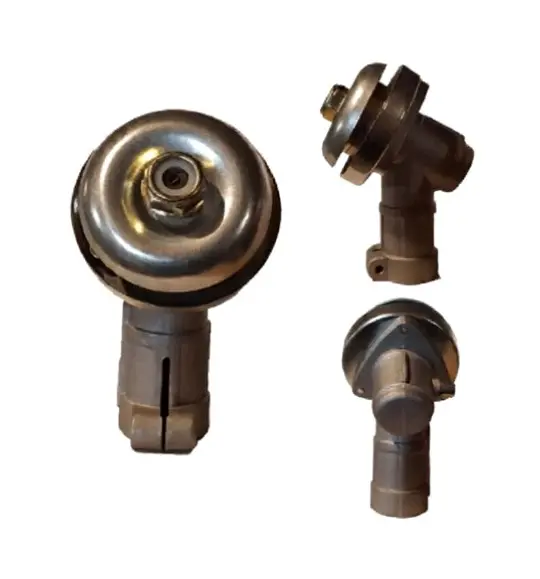

Нижній редуктор мотокоси AZT, квадрат 4T, Ø26 мм

Нижній редуктор мотокоси AZT 4T, Ø26 мм

Встановлюється на нижню частину штанги мотокоси та передає обертання приводного вала до різального оснащення. Кутова передача змінює напрямок обертання, завдяки чому шпиндель зі встановленою котушкою або ножем працює у площині косіння. Редуктор призначений для ремонту інструмента із зовнішнім діаметром труби 26 мм і чотиригранним з’єднанням приводного вала.

Позначення 4T у цій позиції стосується чотиригранного профілю з’єднання, а не типу двигуна. Це суттєва відмінність під час добору: однаковий діаметр штанги ще не означає сумісність. У мотокос із трубою 26 мм застосовуються квадратні вали, а також виконання з різною кількістю шліців, тому форму внутрішнього приводу потрібно зіставити зі знятою деталлю.

Призначення та конструкція

Корпус має кутову конфігурацію та розрізну циліндричну посадкову частину для встановлення на трубу. Стяжне кріплення фіксує редуктор на кінці штанги, а внутрішнє з’єднання приймає обертання від приводного вала. На вихідному боці розташований шпиндель для монтажу різального оснащення. Таке компонування використовується саме в нижній частині мотокоси, поруч із ножем або косильною головкою.

Редуктор обирають для заміни деталі зі зношеною передачею, пошкодженим затискачем, відчутним люфтом шпинделя або порушеним з’єднанням із валом. Правильна посадка має особливе значення: корпус не повинен прокручуватися на трубі, а квадратний кінець вала має входити у відповідну частину без перекосу та надмірного зусилля.

Що перевірити перед вибором

• Діаметр штанги: зовнішній розмір труби в місці встановлення має становити 26 мм.
• Профіль приводу: виконання 4T розраховане на чотиригранне, квадратне з’єднання. Його потрібно відрізняти від варіантів на 7 або 9 шліців.
• Вихідне кріплення: порівняйте шпиндель, різьбу, притискні деталі та спосіб фіксації котушки або ножа зі старим редуктором.
• Посадкова геометрія: зіставте довжину вхідної частини, розташування розрізу, стяжного кріплення та фіксувального отвору.
• Положення оснащення: після встановлення ніж або котушка не повинні торкатися захисного кожуха чи інших деталей мотокоси.

Назви моделі двигуна недостатньо для правильного вибору. У межах однієї серії інструмента можуть застосовуватися різні штанги та приводні вали. Надійніше виміряти трубу штангенциркулем, визначити форму кінця вала й порівняти вихідні частини обох деталей до початку монтажу.

Встановлення та перевірка

Перед монтажем очищають кінець штанги та оглядають приводний вал. Заокруглені грані квадрата, викривлення вала або пошкодження труби здатні спричинити люфт і прискорене зношування навіть нового редуктора. Деталь установлюють без ударів: квадратний кінець має повністю увійти у відповідне з’єднання, після чого корпус вирівнюють відносно захисного кожуха та рівномірно затягують кріплення.

Після складання шпиндель прокручують вручну та перевіряють вільний, рівномірний рух без заїдань. Різальне оснащення закріплюють способом, передбаченим конструкцією конкретної мотокоси. Перед першим повноцінним косінням доцільно виконати короткий пробний запуск, зупинити двигун і повторно перевірити затягування кріплення, відсутність зміщення корпуса та ненормального люфту.

Обслуговування та ознаки зношування

Стан мастила в редукторі контролюють із періодичністю, зазначеною в інструкції мотокоси, використовуючи придатний для кутових передач склад. Після роботи прибирають траву, намотану біля шпинделя, та стежать, щоб забруднення не перешкоджали обертанню оснащення. Посилення гулу, хрускіт, ривки, перегрівання корпуса, биття ножа чи котушки та відчутний люфт потребують зупинки інструмента і перевірки редуктора, вала та кріпильних деталей.

AZT 4T Ø26 мм підійде як нижній редуктор для мотокоси лише за умови збігу всіх основних посадкових параметрів. Перевірка діаметра труби, квадратного приводу та вихідного кріплення допомагає встановити деталь без переробок і повернути різальному оснащенню рівномірне обертання.
