Пружина стартера для бензопил STIHL MS 170/180/360/440/460

Поворотна пружина ручного стартера STIHL MS 170/180/360/440/460

Пружина призначена для ремонту ручного пускового механізму бензопил STIHL MS 170, MS 180, MS 360, MS 440 і MS 460. Вона взаємодіє зі шківом, пусковим шнуром і руків’ям: під час витягування шнура пружина натягується, а після відпускання повертає шків і намотує шнур назад. Завдяки цьому руків’я знову займає початкове положення, а стартер готовий до наступного запуску.

Коли потрібна заміна

Поворотну пружину варто перевірити, якщо шнур перестав втягуватися в кришку стартера, повертається не повністю, провисає біля руків’я або шків не прагне повернутися назад після витягування. Причиною може бути розрив спіралі, вихід одного з кінців із посадкового місця чи втрата потрібного натягу. Перед розбиранням також варто оглянути сам шнур, шків, собачки та внутрішню частину кришки: заклинювання або пошкодження суміжних деталей може спричиняти подібні ознаки.

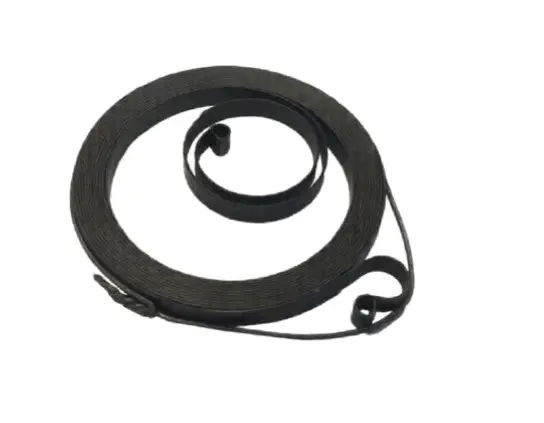

Деталь має пласку спіральну форму з оформленими кінцями для з’єднання з деталями стартера. Саме ці кінці фіксують пружину у передбачених точках і дають змогу передавати поворотне зусилля шківу. Пружина не запускає двигун безпосередньо, а забезпечує зворотний рух шнурового механізму після кожного витягування руків’я.

Що перевірити перед купівлею

• Модель бензопили. До переліку сумісності входять MS 170, MS 180, MS 360, MS 440 і MS 460. Позначення моделі потрібно читати на самій пилі, а не визначати лише за зовнішнім виглядом корпуса.
• Виконання встановленого стартера. Якщо кришку або шків раніше змінювали, підбір виконують за фактично встановленим механізмом: посадкові місця мають відповідати формі обох кінців пружини.
• Форма та габарит спіралі. Порівняйте нову деталь зі знятою за напрямком навивання, загальним діаметром, шириною стрічки та конфігурацією зачепів. Для невідомої модифікації пили така перевірка обов’язкова: розміри й точки фіксації мають збігатися зі знятою деталлю.
• Стан суміжних деталей. Тріщини шківа, пошкоджені пази, зношені собачки або перетертий шнур потрібно усунути одночасно, інакше один новий компонент не відновить нормальну роботу стартера.

Установлення та перевірка

Перед зняттям шківа натяг шнура обережно послаблюють, утримуючи рухомі деталі від різкого зворотного руху. Уламки старої пружини можуть зберігати зусилля та раптово розпрямлятися, тому під час розбирання потрібні захисні окуляри й рукавички. Посадкову порожнину очищають від фрагментів і забруднень, потім спіраль укладають без перегинів та з’єднують її кінці з відповідними точками кришки й шківа. Напрямок укладання та попередній натяг визначають за конструкцією конкретного стартера.

Після складання шків має обертатися без заклинювання, а шнур — плавно й повністю заходити всередину під час контрольованого відпускання. Руків’я повинно впевнено прилягати до напрямної втулки, проте пружину не можна натягувати до межі: за повністю витягнутого шнура шків повинен мати невеликий запас ходу, передбачений процедурою обслуговування конкретної моделі. Надмірний натяг збільшує ризик повторного розриву.

Практичний результат ремонту

Правильно підібрана й установлена пружина відновлює автоматичне повернення пускового шнура та нормальне початкове положення руків’я. Це точкове рішення для несправності поворотного механізму. Якщо після складання шнур рухається важко, намотується нерівномірно або не передає обертання двигуну, стартер потрібно повторно перевірити повністю: пружина відповідає за зворотний рух, а зачеплення під час запуску забезпечують інші деталі.
