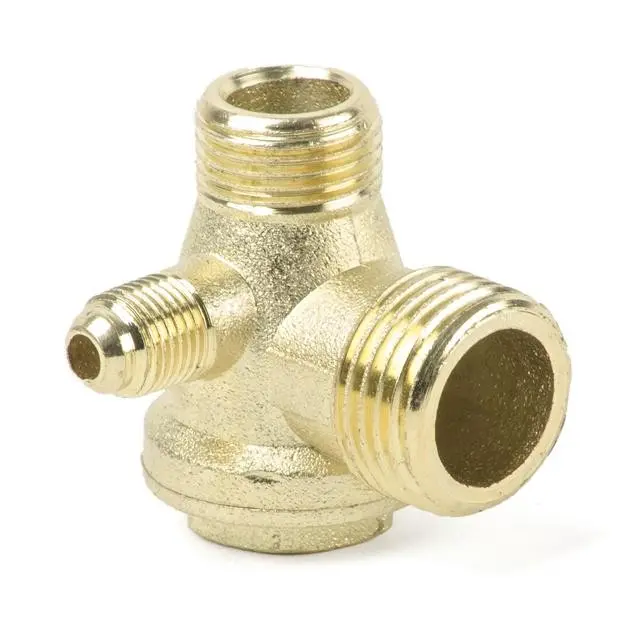

Зворотний клапан компресора PT-0003/PT-0004/PT-0009, 1/2 × 3/4 × 10 мм

Зворотний клапан для компресорів PT-0003, PT-0004 і PT-0009

Клапан призначений для ремонту пневматичної частини сумісних поршневих компресорів. Він пропускає стиснене повітря від поршневого блока до ресивера та перешкоджає його руху у зворотному напрямку. Після зупинки двигуна справний клапан відокремлює наповнений ресивер від нагнітальної магістралі, тому накопичене повітря залишається в ємності, а компресор може коректно перейти до наступного циклу запуску.

Призначення деталі в компресорі

Зворотний клапан розташований у зоні з’єднання ресивера з магістралями компресора та взаємодіє із системою розвантаження. Поки поршневий блок подає повітря, внутрішній запірний механізм відкриває прохід у бік ресивера. Після припинення подачі прохід закривається. Ця деталь не регулює вихідний тиск і не замінює запобіжний клапан: її функція полягає саме в підтриманні заданого напрямку повітряного потоку.

Несправність такого клапана може проявлятися зворотним виходом повітря після зупинки компресора, тривалим шипінням, падінням тиску за відсутності помітного витоку на зовнішніх з’єднаннях або ускладненим повторним запуском. Такі ознаки потребують перевірки не лише клапана, а й трубок, різьбових стиків, розвантажувального механізму та інших можливих місць розгерметизації. Заміна доцільна, коли підтверджено зношення запірної частини, пошкодження корпуса або неможливість отримати щільне з’єднання.

Сумісність і розміри підключення

Деталь заявлена для компресорів PT-0003, PT-0004 і PT-0009. Корпус має три різьбові приєднання, а розмірне позначення цієї версії вказане як 1/2 × 3/4 × 10 мм. Для двох підключень також наведено орієнтовні значення 20,5 та 19 мм. Під час добору потрібно порівняти не один загальний розмір, а всю конфігурацію демонтованого клапана: кількість і розташування відводів, зовнішні діаметри різьб, крок і тип різьби, довжину різьбових ділянок, форму посадкових місць та спосіб приєднання трубок.

Що перевірити перед замовленням

• Модель компресора: клапан розрахований на PT-0003, PT-0004 і PT-0009; схожий вигляд іншої деталі не підтверджує взаємозамінність.
• Три точки підключення: кожна різьба має відповідати своєму отвору або фітингу без перехідників, не передбачених конструкцією компресора.
• Розмірна комбінація: одночасно звірте позначення 1/2, 3/4 і 10 мм, адже збігу лише одного приєднання недостатньо.
• Геометрія корпуса: положення бічного відводу має дозволяти приєднати трубку без перегину, натягу та контакту із сусідніми деталями.
• Стан з’єднань: різьба ресивера, трубки й фітинги не повинні мати деформацій, забруднень або пошкоджень, що заважають герметичному складанню.

Рекомендації зі встановлення

Перед демонтажем компресор від’єднують від мережі та повністю випускають стиснене повітря з ресивера. Старий клапан знімають після фіксації розташування всіх з’єднань. Посадкові поверхні очищають від залишків попереднього ущільнення та забруднень, не допускаючи їх потрапляння всередину трубок або нового клапана. Для різьби застосовують ущільнення, призначене для пневматичних з’єднань, у кількості, яка не перекриває прохідний отвір.

Клапан установлюють зі збереженням штатної схеми руху повітря та положення відводів. Під час затягування зусилля прикладають до передбаченої частини корпуса й контролюють, щоб трубки входили у з’єднання без перекосу. Надмірне затягування може пошкодити різьбу чи посадкове місце, а недостатнє залишить витік. Після складання перевіряють герметичність усіх трьох стиків, набирання тиску, зупинку компресора та повторний запуск. Якщо повітря продовжує виходити, потрібно окремо перевірити розвантажувальний механізм та інші з’єднання пневматичної системи.

Для впевненого вибору орієнтуйтеся одночасно на модель компресора, розмірну комбінацію та геометрію знятої деталі. Такий підхід дає змогу встановити клапан без зміни штатного розведення та відновити правильне подавання повітря від поршневого блока до ресивера.
