Болт кріплення шатуна M8×17 мм під ключ

Болт кріплення шатуна M8×17 мм під ключ

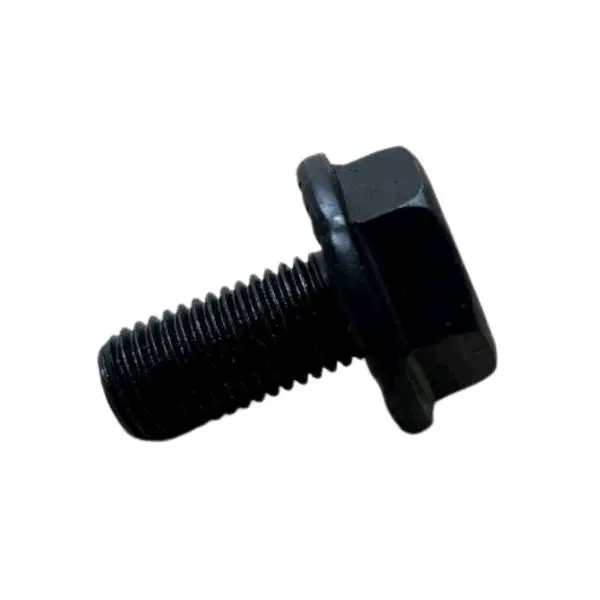

Компактне кріплення призначене для фіксації велосипедного шатуна на валу каретки з посадкою під квадрат. Болт угвинчується в торець вала та після затягування утримує шатун у встановленому положенні. Це окрема деталь шатунного кріплення: вона не закріплює картридж каретки в рамі, а з’єднує шатун з віссю. Такий болт потрібний під час складання привода, обслуговування каретки або заміни втраченого, пошкодженого чи зношеного кріплення.

Номінальний розмір M8×17 мм визначає основні параметри добору: нарізь M8 і довжину 17 мм. Зовнішня шестигранна головка розрахована на роботу ключем. Збільшена опорна площадка під головкою прилягає до посадкової зони шатуна та передає притискне зусилля на ширшу поверхню. Чорне виконання поєднується з більшістю темних шатунів і кареткових компонентів.

Що перевірити перед вибором

• Тип з’єднання. Болт застосовується у кріпленні шатуна на квадратній осі. Для шліцьових систем, двокомпонентних шатунів і конструкцій із бічними затискними гвинтами використовуються інші деталі.
• Розмір нарізі. Внутрішня нарізь у торці кареткового вала має відповідати M8. Самої зовнішньої схожості зі старим кріпленням недостатньо — необхідно звірити діаметр і крок.
• Довжина. Номінальні 17 мм потрібно зіставити зі знятим болтом і допустимою глибиною отвору. Закоротке кріплення матиме недостатню площу зачеплення, а надмірна довжина може впертися в дно раніше, ніж шатун буде належно притиснутий.
• Форма головки. Ця версія має зовнішній шестигранник. Біля місця монтажу має залишатися простір для щільної посадки відповідного ключа або торцевої головки.
• Опорна поверхня. Діаметр площадки під головкою повинен відповідати заглибленню шатуна та не заважати передбаченому пильнику, декоративній заглушці або знімачу.

За правильного затягування болт притягує шатун уздовж конусної квадратної посадки та підтримує його щільне положення на валу. Якщо шатун уже має розбите посадкове місце, тріщину або продовжує хитатися після належного встановлення, один новий болт не усуне механічне пошкодження. Перед ремонтом потрібно перевірити стан квадрата осі, внутрішньої посадки шатуна та нарізі в торці вала.

Встановлення та обслуговування

Перед монтажем отвір і болт очищають від забруднень, а витки оглядають на наявність зминання чи зриву. Шатун установлюють на квадрат без перекосу, після чого болт спочатку вкручують рукою на кілька обертів. Вільний початок загвинчування допомагає не пошкодити витки. Для затягування використовують ключ, який повністю охоплює зовнішню шестигранну головку та не має помітного люфту. Остаточне зусилля обирають за вимогами виробника конкретного шатуна й каретки: надмірне затягування здатне пошкодити нарізь або посадку, а слабке допускає рух шатуна на валу.

Після складання шатуни прокручують вручну та перевіряють відсутність бічного люфту, стороннього контакту й самовільного послаблення кріплення. Стан з’єднання варто повторно проконтролювати після перших поїздок і під час планового обслуговування велосипеда. Якщо грані головки заокруглені, нарізь деформована, опорна площадка пошкоджена або болт затягується нерівномірно, деталь слід замінити після перевірки внутрішньої нарізі.

Коли підходить ця модель

Болт M8×17 мм обирають для велосипеда з квадратним каретковим валом, коли збігаються нарізь, довжина, форма головки та розміри опорної зони. Найнадійніший спосіб добору — зіставити ці параметри зі штатним кріпленням і конструкцією встановленого шатуна. Такий підхід дає змогу відновити передбачену фіксацію без випадкового встановлення схожого, але несумісного болта.
