Великий металевий храповик стартера мотокоси, 2 собачки

Великий металевий храповик стартера мотокоси з двома собачками

Деталь призначена для ремонту ручного пускового механізму мотокоси або бензотримера. Храповик передає зусилля від стартера до двигуна: коли оператор тягне руків’я зі шнуром, рухомі собачки входять у зачеплення з відповідною частиною механізму та допомагають провернути колінчастий вал. Правильна взаємодія цих деталей потрібна для того, щоб рух шнура спричиняв прокручування двигуна, а стартер не рухався вільно без корисного навантаження.

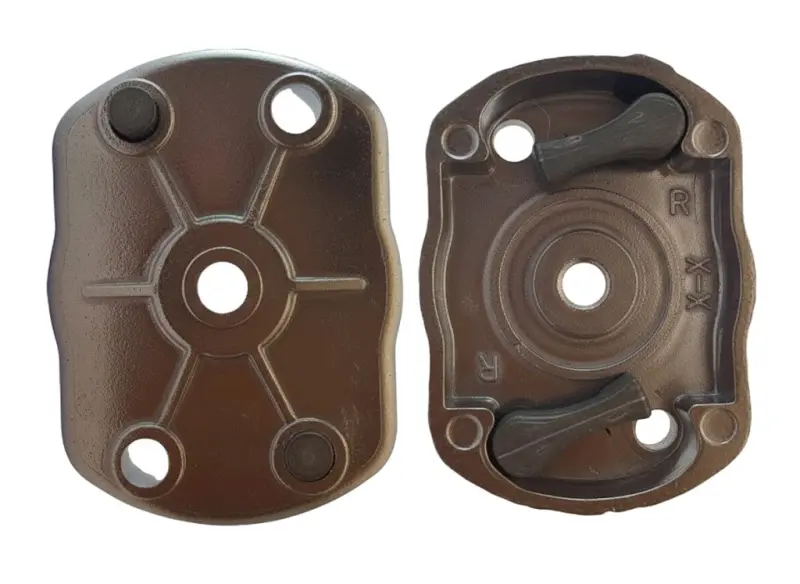

Металева конструкція має дві рухомі собачки, розташовані з протилежних боків. В основі передбачено центральний отвір, а форма пластини відповідає великому різновиду храповика. Позиція використовується замість аналогічної деталі з такою самою схемою зачеплення. Це не стартер у зборі: під час ремонту інші сумісні компоненти встановленого механізму залишаються на місці, якщо вони справні та відповідають новому храповику.

Що врахувати під час добору

Позначення «великий» вказує на типорозмір у сімействі подібних деталей, проте не визначає сумісність із конкретною мотокосою без додаткового порівняння. Перед замовленням храповик потрібно зіставити зі знятою деталлю та відповідною частиною стартера. У механізмів зі схожим виглядом можуть відрізнятися контур основи, посадка, положення собачок і висота їх контакту зі шківом.

• Загальні габарити: порівняйте довжину, ширину й товщину основи зі штатним храповиком.
• Центральна посадка: перевірте діаметр отвору, форму опорної ділянки та спосіб фіксації деталі.
• Схема зачеплення: на мотокосі має бути механізм саме для двох собачок із таким самим розташуванням.
• Форма собачок: зіставте їхню довжину, профіль контактних крайок, напрямок повороту та висоту відносно основи.
• Контур пластини: вигини й виступи не повинні заважати монтажу в корпусі або торкатися сусідніх частин стартера.
• Відповідна частина: під час пробного обертання собачки мають входити в зачеплення без перекосу та заклинювання.

Добирати деталь лише за назвою техніки недостатньо. Точніший спосіб — зняти кришку стартера, відкрити доступ до механізму та безпосередньо порівняти геометрію компонентів. Якщо старий храповик пошкоджений, основні розміри й розташування посадкових точок можна визначити за вцілілою частиною основи та відповідним шківом.

Коли потрібна заміна

Храповик перевіряють, коли шнур витягується, але двигун не прокручується, зачеплення виникає лише після кількох спроб або стартер періодично прослизає. Причиною можуть бути зношені контактні крайки собачок, утруднений рух, деформація основи чи пошкодження посадкових місць. Разом із храповиком варто оглянути шків, поворотну пружину, осі собачок та інші сполучені деталі: нова запчастина не усуне несправність, якщо відповідна поверхня теж пошкоджена або механізм зібраний із перекосом.

Монтаж і перевірка

Храповик установлюють у тому самому положенні, яке займала штатна деталь. Посадкові поверхні очищають від забруднень, після чого перевіряють вільний рух обох собачок і відсутність помітного люфту в місцях їх повороту. Кріплення затягують без перекошування основи. Після складання руків’я стартера кілька разів витягують плавно, без різких ривків: храповик має контактувати з відповідною частиною, прокручувати двигун і не зачіпати корпус. Якщо рух надто тугий, з’явився скрегіт або шнур не повертається належним чином, механізм слід знову розібрати та перевірити розташування компонентів.

Ця металева версія з двома собачками придатна для ремонту лише за повного збігу конструкції. Ретельне порівняння зі старою деталлю допомагає відновити правильну роботу ручного запуску й не встановити храповик, який має схожий вигляд, але відрізняється посадкою або геометрією зачеплення.
