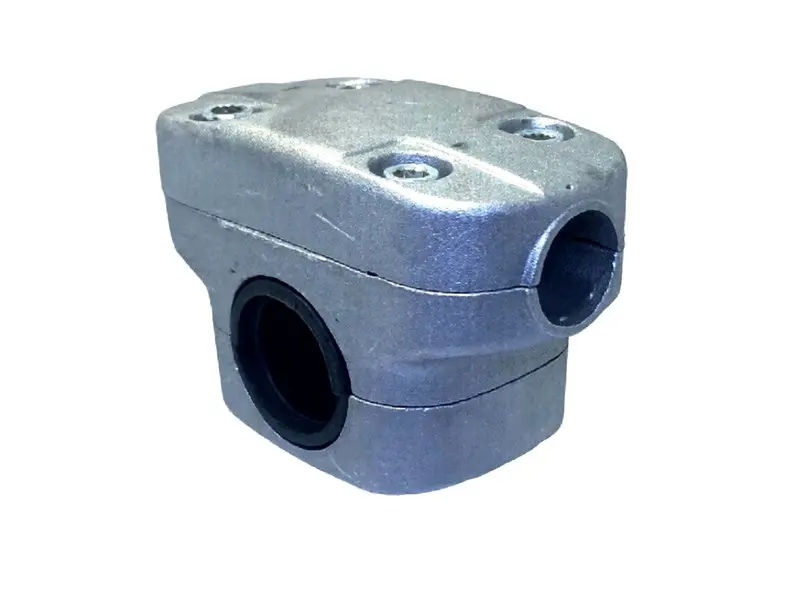

Кріплення керма мотокоси на штангу 26 мм Z4004

Кріплення керма мотокоси на штангу 26 мм Z4004

Кріплення призначене для встановлення керма велосипедного типу на трубчасту штангу мотокоси із зовнішнім діаметром 26 мм. Деталь з'єднує штангу з поперечною трубою керма та утримує ручки у вибраному положенні. Таке кріплення використовують під час ремонту мотокоси, якщо штатний корпус пошкодився, деформувався, втратив справну різьбу або більше не може надійно фіксувати кермо під час роботи.

Конструкція та призначення

Рознімний корпус має два розташовані перпендикулярно круглі посадкові канали: один охоплює штангу мотокоси, а другий слугує для фіксації труби керма. Частини корпусу стягуються гвинтами, тому з'єднання одночасно утримує кріплення на штанзі та перешкоджає прокручуванню ручок. Рознімна схема дає змогу розташувати деталі навколо труб, налаштувати положення керма, а потім поступово затягнути кріплення.

Ця деталь не добирається за об'ємом двигуна, типом редуктора або будовою приводного вала. Основна умова з боку мотокоси — зовнішній діаметр штанги 26 мм. Однак одного збігу діаметра штанги недостатньо: потрібно окремо перевірити розмір труби керма, форму штатного тримача та розташування деталей, що з'єднуються.

Що перевірити під час добору

• Діаметр штанги. Посадковий канал цієї версії розрахований на трубу діаметром 26 мм. Вимірювати потрібно зовнішню поверхню штанги саме в місці встановлення кріплення.
• Діаметр труби керма. Цей розмір не зазначений у підтверджених характеристиках, тому його слід виміряти на старому кермі та зіставити з посадковим каналом кріплення.
• Тип ручок. Деталь призначена для керма велосипедного типу з поперечною трубою. Для одинарної петлеподібної ручки застосовується кріплення іншої конструкції.
• Геометрія корпусу. Порівняйте зі старою деталлю напрямок обох каналів, обриси корпусу, розташування гвинтів і вільне місце на штанзі.
• Виконання. Звірте позначення Z4004 з обраним варіантом кріплення: однаковий діаметр штанги не означає повного збігу всіх сполучних розмірів.

Встановлення та регулювання

Перед монтажем двигун мотокоси має бути зупинений, а інструмент — стійко розміщений на рівній поверхні. Очистьте ділянки штанги та керма, які перебуватимуть усередині затискачів. Розведіть частини корпусу настільки, щоб установити їх без ударів і перекосу. Після цього виставте кермо в зручному положенні, перевірте симетричність ручок та переконайтеся, що трос керування і провід вимикача не затиснуті корпусом і не натягуються під час зміни положення керма.

Гвинти затягують поетапно й рівномірно, контролюючи положення частин корпусу. Надмірне затягування одного гвинта до встановлення решти може спричинити перекіс і нерівномірне притискання труб. Після складання кермо не повинно самовільно повертатися навколо штанги або зміщуватися в затискачі під помірним зусиллям рукою. Після нетривалої пробної роботи варто зупинити мотокосу та повторно перевірити щільність з'єднання.

Коли кріплення потрібно замінити

Підставою для заміни є тріщини корпусу, помітна деформація, пошкодження різьби, неможливість рівномірно затягнути гвинти або постійне зміщення керма за правильно дібраних діаметрів. Не слід компенсувати невідповідність розмірів випадковими прокладками: вони можуть заважати рівномірному притисканню та не усувають помилку добору.

Для точного вибору використовуйте зняту деталь як зразок і зіставте обидва діаметри, взаємне розташування каналів, форму корпусу та схему гвинтового з'єднання. Підтверджений розмір цієї версії — 26 мм за штангою мотокоси; решту сполучних параметрів необхідно перевірити до монтажу.
