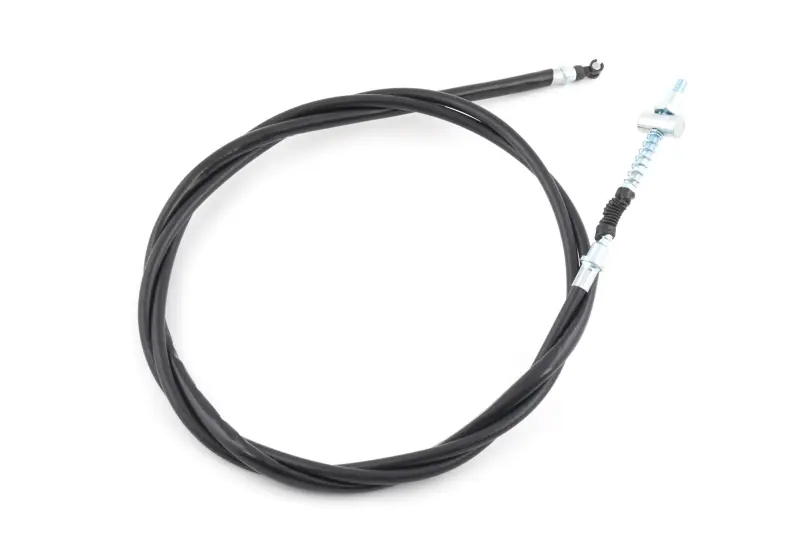

Трос заднього гальма для скутера 4T GY6 125/150, 2100 мм

Трос заднього гальма для скутера 4T GY6 125/150, 2100 мм

Призначений для механічного привода заднього гальма на китайських чотиритактних скутерах платформи GY6 із двигунами об’ємом 125 і 150 см³. Трос передає рух від органа керування до важеля гальмівного механізму та дає водієві змогу дозувати гальмівне зусилля. Загальна довжина 2100 мм розрахована на прокладання між передньою частиною скутера і заднім гальмом за передбаченим виробником маршрутом.

Призначення та конструкція

Внутрішня жила переміщується всередині гнучкої чорної оболонки, тому привод можна прокласти вздовж рами з урахуванням її форми. На кінцях передбачені різні приєднувальні деталі для з’єднання з органом керування та гальмівним важелем. Біля одного кінця розташована різьбова регулювальна частина з пружиною. Її використовують під час установлення та подальшого налаштування привода.

Справний трос має рухатися плавно, без ривків і заїдання. Правильне прокладання допомагає зберегти вільний хід механізму та не допускає постійного натягу під час повороту керма або роботи підвіски. Довжина має практичне значення: надто короткий привод неможливо провести штатним маршрутом без натягу, а зайва довжина утворює петлі та різкі перегини.

Що перевірити перед вибором

Позначення GY6 125/150 звужує сферу застосування, проте скутери однієї платформи можуть відрізнятися рамою, облицюванням, розташуванням кріплень і виконанням гальмівного привода. До встановлення зіставте нову деталь зі знятим тросом за такими ознаками:

• Призначення: привод має належати саме до заднього гальма, а не до переднього гальма, дроселя чи іншого механізму.
• Загальна довжина: для цієї позиції підтверджено розмір 2100 мм.
• Оболонка: порівняйте довжину її робочої ділянки, розташування упорів і спосіб фіксації в напрямних.
• Наконечники: їхня форма, орієнтація та посадкові місця мають відповідати важелям конкретного скутера.
• Регулювальна частина: перевірте діаметр різьби, розташування кріплення та доступний діапазон налаштування.
• Маршрут прокладання: трос має проходити через штатні тримачі без натягу, петель і контакту з нагрітими або рухомими деталями.

Коли потрібна заміна

Огляд привода потрібен, якщо гальмо почало спрацьовувати із затримкою, зусилля на органі керування помітно збільшилося або рух супроводжується ривками. Підставою для заміни також є заломи й пошкодження зовнішньої оболонки, заїдання жили, пошкоджені нитки біля наконечників або вичерпаний діапазон регулювання. Тривала експлуатація троса з такими ознаками заважає точно налаштувати заднє гальмо.

Установлення та налаштування

Перед демонтажем старого троса запам’ятайте його маршрут і точки кріплення. Нову деталь зручно попередньо покласти поруч зі знятою та ще раз порівняти загальну довжину, оболонку, наконечники й регулювальний механізм. Під час монтажу використовуйте штатні напрямні, зберігайте плавні вигини та не перетискайте оболонку деталями облицювання. Після приєднання обох кінців переконайтеся, що упори повністю зайняли свої посадкові місця.

Вільний хід регулюють відповідно до вимог конкретної моделі скутера, після чого фіксують регулювальну частину. Кілька разів приведіть гальмо в дію та перевірте, що механізм повертається без затримки, заднє колесо вільно обертається після відпускання і надійно гальмується під час натискання. Завершальну перевірку виконують спочатку на нерухомому скутері, а потім на малій швидкості в безпечному місці. Такий порядок допомагає переконатися у правильному прокладанні та налаштуванні троса до звичайної експлуатації.
