Комплект прокладок глушника та карбюратора для Stihl MS 180

Комплект прокладок для бензопили Stihl MS 180

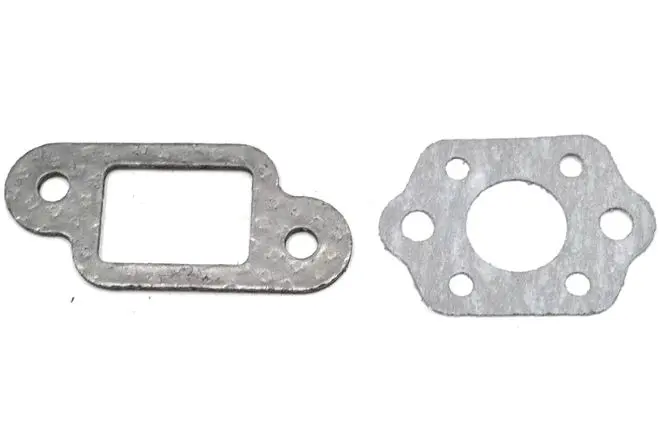

Комплект призначений для ремонту двох з’єднань бензопили Stihl MS 180: місця встановлення глушника та карбюратора. До набору входять дві плоскі прокладки з різними контурами й розташуванням отворів. Їх установлюють замість знятих, деформованих або пошкоджених ущільнень під час розбирання відповідних частин пили.

Модель MS 180 оснащена одноциліндровим двотактним двигуном і мембранним карбюратором із вбудованим паливним насосом. Для правильної роботи цих систем контури прокладок мають точно збігатися з посадковими поверхнями, кріпленнями та передбаченими каналами. Тому під час вибору потрібно враховувати не лише назву бензопили, а й форму кожної деталі, розмір центрального проходу та розташування малих отворів.

Призначення прокладок

Прокладка глушника встановлюється у випускному з’єднанні між циліндром і глушником. Вона має видовжений прямокутний прохід і два отвори під кріплення. Деталь ущільнює стик навколо випускного вікна. Її замінюють після зняття глушника, якщо попередня прокладка розірвана, деформована, має пошкоджені краї або вже не прилягає до поверхонь по всьому контуру.

Друга прокладка призначена для обслуговування карбюратора. Її контур містить великий круглий центральний отвір і шість малих отворів. Під час монтажу всі проходи повинні точно збігтися з відповідними ділянками корпусу: зміщення прокладки або перекриття передбаченого отвору неприпустиме. Така перевірка особливо потрібна після розбирання карбюратора або встановлення іншого його виконання.

Комплектація

• Прокладка глушника — 1 шт. Використовується у випускному з’єднанні бензопили.
• Прокладка карбюратора — 1 шт. Призначена для відповідного з’єднання карбюратора.

Це комплект із двох прокладок, а не повний ремонтний набір двигуна чи карбюратора. Мембрани, фільтри, підшипники, сальники, кріплення та інші деталі до його складу не входять. Набір доречний під час ремонту, коли одночасно знімають глушник і карбюратор, а також для окремої заміни одного з цих ущільнень.

Як перевірити сумісність

Перед придбанням порівняйте нові прокладки з демонтованими деталями або з посадковими місцями конкретної пили. Для правильного підбору потрібно перевірити:

• точне позначення бензопили Stihl MS 180 та її виконання;
• модель установленого карбюратора, оскільки на MS 180 застосовували різні варіанти;
• зовнішній контур обох прокладок і конфігурацію центральних проходів;
• кількість, діаметр і розташування отворів під кріплення та канали;
• відповідність товщини раніше встановленій прокладці.

Зазначена сумісність із моделлю не скасовує перевірки геометрії. Якщо карбюратор або глушник раніше замінювали, їхні посадкові розміри можуть відрізнятися від початкової комплектації бензопили. У такому разі орієнтуйтеся на фактично встановлені деталі та повний збіг усіх отворів.

Установлення та перевірка після ремонту

Монтаж виконують на зупиненій та охолодженій бензопилі. Після демонтажу видаляють залишки попереднього ущільнення й забруднення, не пошкоджуючи прилеглі площини. Нову прокладку розташовують без перекосу, суміщають із кріпильними отворами й лише після цього встановлюють зняту деталь. Кріплення затягують рівномірно з дотриманням вимог сервісної документації Stihl для конкретного виконання MS 180.

Після складання перевіряють щільність з’єднання глушника, відсутність слідів виходу відпрацьованих газів біля країв прокладки та правильну роботу карбюратора. Якщо посадкові поверхні деформовані, кріплення пошкоджене або несправність пов’язана з мембранами й внутрішніми деталями карбюратора, заміни лише цих прокладок недостатньо. За відсутності досвіду таку роботу варто доручити фахівцеві з обслуговування бензоінструменту.
