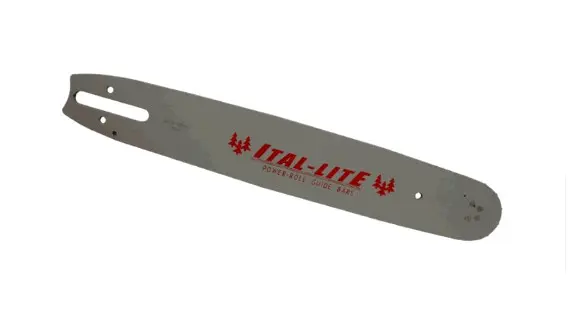

Шина для бензопили ITAL 18″, .325″, 1,5 мм, 72 ланки

Напрямна шина ITAL для бензопили 18″, .325″, 1,5 мм, 72 ланки

Шина входить до різальної гарнітури бензопили та спрямовує рух пиляльного ланцюга. Її паз утримує провідні ланки на заданій траєкторії, а довжина визначає формат установленої гарнітури. Ця позиція розрахована на комплект із шиною 18 дюймів і ланцюгом із кроком .325″, товщиною провідної ланки 1,5 мм та кількістю 72 шт. Усі ці параметри потрібно враховувати разом: одного збігу за довжиною недостатньо для правильного добору.

Основні параметри гарнітури

• Довжина шини — 18″ (450 мм). Це номінальний розмір напрямної, який необхідно зіставити з допустимою довжиною шини для конкретної бензопили.
• Крок ланцюга — .325″. Він має збігатися в ланцюга, шини та ведучої зірочки пилки; гарнітуру з іншим кроком установлювати не можна.
• Ширина паза — 1,5 мм (.058″). У паз входить нижня частина провідних ланок ланцюга, тому їхня товщина має бути точно такою самою. Товстіша ланка не ввійде в паз, а тонша матиме надмірний бічний люфт.
• Кількість провідних ланок ланцюга — 72. Разом із кроком цей показник визначає потрібну довжину ланцюга для цієї конфігурації.

Як перевірити сумісність

Спочатку звірте чотири параметри різальної гарнітури: 18″, .325″, 1,5 мм і 72 провідні ланки. Потім перевірте посадкову частину. На хвостовику шини передбачені поздовжній монтажний паз і круглі отвори; їхнє розташування має відповідати шпилькам кріплення, механізму натягування та каналу подавання мастила вашої бензопили. Порівняйте форму хвостовика, довжину й ширину монтажного паза, положення отворів зі знятою шиною, а також із вимогами інструкції до інструмента.

Однакова номінальна довжина не означає однакову посадку. Дві шини на 18 дюймів можуть відрізнятися формою хвостовика, кількістю провідних ланок відповідного ланцюга або розташуванням мастильного й натяжного отворів. Шина ITAL підходить лише до бензопил, розрахованих на зазначені параметри ланцюга та сумісну геометрію кріплення. Якщо на старій гарнітурі використовувався інший крок, інша товщина провідної ланки або інша кількість ланок, цю позицію встановлювати замість неї не слід.

Установлення та обслуговування

Перед монтажем очистьте місце встановлення на пилці, паз напрямної та отвір подавання мастила. Переконайтеся, що ланцюг .325″ із 72 провідними ланками й товщиною 1,5 мм вільно розміщується в пазу по всій довжині. Після встановлення відрегулюйте натяг відповідно до інструкції бензопили та перевірте надходження мастила до гарнітури. Не намагайтеся силою встановити ланцюг, який не входить у паз або не охоплює шину за штатного діапазону натягувача: це свідчить про невідповідність одного з параметрів або зношення деталей.

Під час експлуатації регулярно видаляйте тирсу та забруднення з паза й мастилопідвідного отвору. Під час заміни або заточування ланцюга шину корисно перевертати, щоб обидві напрямні крайки зношувалися рівномірніше. Оглядайте рейки на задирки, деформацію, звуження чи розкриття паза. Підставою для заміни є виражене зношення напрямних, пошкодження хвостовика, порушення геометрії або ситуація, коли правильно дібраний ланцюг уже не утримується в пазу так, як передбачено конструкцією. Перевірка всіх посадкових і ланцюгових параметрів до монтажу допомагає зібрати узгоджену гарнітуру без зайвого розбирання інструмента.
