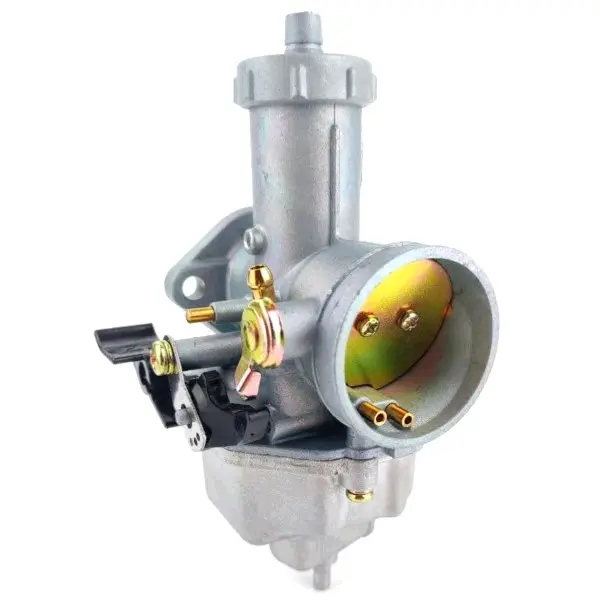

Карбюратор PZ30 для 4T CB/CG 200 під трос

Карбюратор PZ30 для 4T CB/CG 200 із тросовим керуванням

Призначений для чотиритактних мотоциклетних двигунів сімейства CB/CG класу 200 см³. Карбюратор дозує пальне, змішує його з повітрям і спрямовує підготовлену суміш до впускного тракту. Від його стану та налаштування залежать запуск, стабільність холостого ходу, перехід від малих обертів до розгону й реакція двигуна на рух ручки газу. Виконання під трос розраховане на механічне керування заслінкою за допомогою штатного приводу мотоцикла.

Призначення та конструкція

PZ30 належить до карбюраторів із поплавковою камерою та тросовим приводом. У нижній частині корпусу розміщена поплавкова камера, зверху передбачений вузол під'єднання приводу, а з боку повітряного каналу встановлена заслінка із зовнішнім важільним механізмом. Типорозмір PZ30 відповідає каталожному діаметру 30 мм. Така конфігурація застосовується на чотиритактних двигунах CB/CG 200, проте на різних мотоциклах можуть відрізнятися впускний патрубок, кріплення, трос, повітряний фільтр і розташування паливних шлангів.

Що перевірити під час підбору

Для правильної установки самого позначення PZ30 недостатньо: карбюратори однакового типорозміру випускаються з різним компонуванням приводу та додаткового оснащення. Перед вибором зіставте нову деталь зі знятим карбюратором за основними монтажними ознаками:

• Двигун: чотиритактне виконання CB або CG класу 200 см³.
• Типорозмір: PZ30 і відповідність діаметрів з боку впускного патрубка та повітряного фільтра.
• Кріплення: форма посадкової частини, відстань між кріпильними точками й орієнтація корпусу.
• Привід: тросове виконання, сумісні наконечник, оболонка, робочий хід і напрямок прокладання троса.
• Під'єднання: розташування паливного входу, дренажних і вентиляційних штуцерів відносно рами та двигуна.
• Компонування: наявність місця для поплавкової камери, верхньої кришки й обслуговування регулювальних деталей.
• Версія: ця модель не заявлена як модифікація з прискорювальним насосом; не замінюйте нею таку версію без перевірки вимог двигуна.

Установлення та початкове налаштування

Монтаж виконують на охололому двигуні з перекритою подачею пального. Посадкові поверхні впускного тракту очищають, а патрубок та ущільнення перевіряють на тріщини, деформацію й нещільне прилягання. Після закріплення корпусу під'єднують паливний шланг і трос, залишаючи передбачений вільний хід. Заслінка має рухатися без заїдань і самостійно повертатися у вихідне положення за будь-якого положення керма. Шланги прокладають без перегинів і контакту з гарячими деталями. Після відкриття паливного крана перевіряють з'єднання та поплавкову камеру на відсутність підтікань.

Початкове регулювання холостого ходу та складу суміші виконують після прогрівання двигуна. Налаштування добирають з урахуванням конкретного мотора, повітряного фільтра, впускного патрубка й випускної системи; положення гвинтів старого карбюратора не слід автоматично переносити на новий. Якщо двигун не утримує оберти, захлинається під час відкривання газу або суміш виходить надмірно багатою чи бідною, додатково перевіряють чистоту жиклерів, рівень пального, герметичність впуску та відповідність калібрування.

Обслуговування та заміна

Заміна карбюратора доречна в разі зношення корпусу й заслінки, пошкодження поплавкової камери, стійкого витікання пального або несправностей, які не усуваються очищенням і справним ремонтним комплектом. Подібні симптоми також спричиняють забруднений повітряний фільтр, обмежена подача пального, негерметичний впуск, несправне запалювання або неправильне регулювання клапанів, тому перед монтажем корисна загальна діагностика двигуна. Для подальшого обслуговування застосовують чисте пальне, контролюють стан фільтра та періодично видаляють відкладення з камери й каналів. Жиклери очищають спеціальним засобом і стисненим повітрям, не розширюючи отвори дротом або твердим інструментом.
