Клин для велосипедного шатуна стандартний 9,5 мм

Клин для велосипедного шатуна стандартний 9,5 мм

Клин призначений для кріплення велосипедного шатуна на каретковій осі в системах клинового типу. Він проходить крізь передбачене з’єднання шатуна й осі, забезпечує щільну посадку деталей та утримує шатун під час роботи вузла педалювання. Діаметр виробу становить 9,5 мм, тому він розрахований на заміну клина такого самого типорозміру.

Клиновий спосіб кріплення застосовується на класичних і старіших велосипедах, де шатун установлюється на вісь не через квадратний посадковий отвір або шліци, а фіксується окремим клином. Деталь стане в пригоді під час планового обслуговування системи, усунення люфту біля шатуна або заміни штатного кріплення, якщо попередній клин зносився, деформувався чи був утрачений. Правильно дібрана деталь дає змогу відновити передбачену конструкцією фіксацію без переобладнання всього вузла.

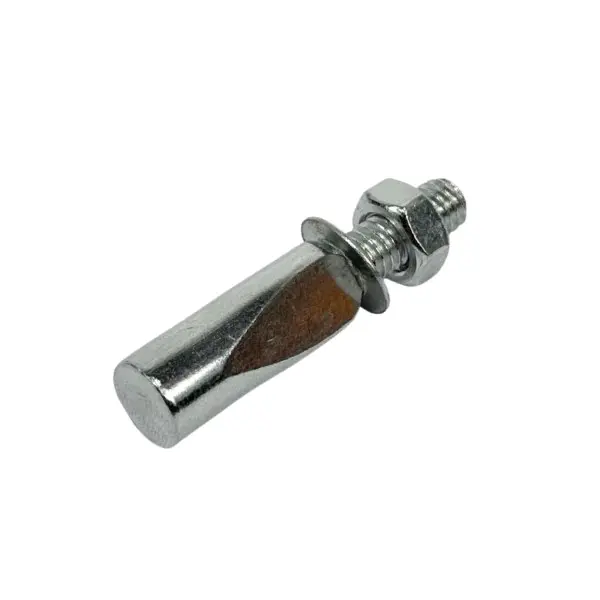

Виріб має клинову робочу частину та різьбовий кінець, доповнений гайкою і шайбою. Під час установлення робоча частина займає своє посадкове місце, а затягування гайки фіксує клин і надійно утримує шатун на каретковій осі. Завдяки такій конструкції деталь являє собою готовий комплект кріплення для ремонту клинової системи.

Як правильно дібрати клин

Головні орієнтири під час вибору — діаметр 9,5 мм і клиновий тип з’єднання. Перед придбанням радимо зняти стару деталь і порівняти її з новим кріпленням. Переконайтеся, що шатун та кареткова вісь справді розраховані на клинову фіксацію, а діаметр попереднього клина відповідає зазначеному значенню. Добирати деталь лише за моделлю або назвою велосипеда не варто: у різних клинових системах можуть відрізнятися довжина клина, профіль його робочої частини та параметри шатуна.

Окремо перевірте стан отвору в шатуні й посадкової поверхні кареткової осі. За наявності помітних пошкоджень або деформації заміна лише одного клина може не усунути люфт чи неправильну посадку. Нове кріплення має відповідати спряженим деталям і входити у штатний отвір без розсвердлювання, сточування або іншої переробки елементів системи.

Установлення та перевірка

Перед складанням очистьте посадкові поверхні та правильно розташуйте шатун на осі. Клин установлюють у напрямку, передбаченому конструкцією з’єднання, а потім затягують гайку. Простежте, щоб робоча частина стала на місце рівно й без перекосу. Надмірне зусилля під час затягування або використання деталі з невідповідним профілем може пошкодити шатун, вісь чи саме кріплення.

Після складання перевірте з’єднання рукою: шатун повинен триматися на осі без поперечного люфту. Після перших поїздок бажано ще раз оглянути вузол, переконатися, що гайка не послабилася, а шатун зберіг правильну посадку. Якщо люфт залишився, потрібно перевірити стан спряжених поверхонь і відповідність установленого клина.

Клин діаметром 9,5 мм підходить для ремонту дорожніх, міських та інших велосипедів із клиновою системою шатунів. Це практична запасна деталь для домашнього обслуговування або велосипедної майстерні, коли важливо зберегти початковий спосіб кріплення. Перед замовленням достатньо уважно зіставити діаметр, форму знятого клина та конструкцію з’єднання шатуна з каретковою віссю.
