Ведуча шестерня трансмісії 2T TB50 / Suzuki Run, пластик і гума

Ведуча шестерня трансмісії 2T TB50 / Suzuki Run

Деталь призначена для трансмісійного механізму двотактних скутерів конфігурації TB50 і Suzuki Run. Ведуча шестерня бере участь у передаванні обертання між спряженими деталями привода, тому під час ремонту важливі не лише модель техніки, а й повний збіг геометрії. Ця версія виготовлена із застосуванням пластику та гуми й належить до категорії шестерень і деталей редуктора для скутерів.

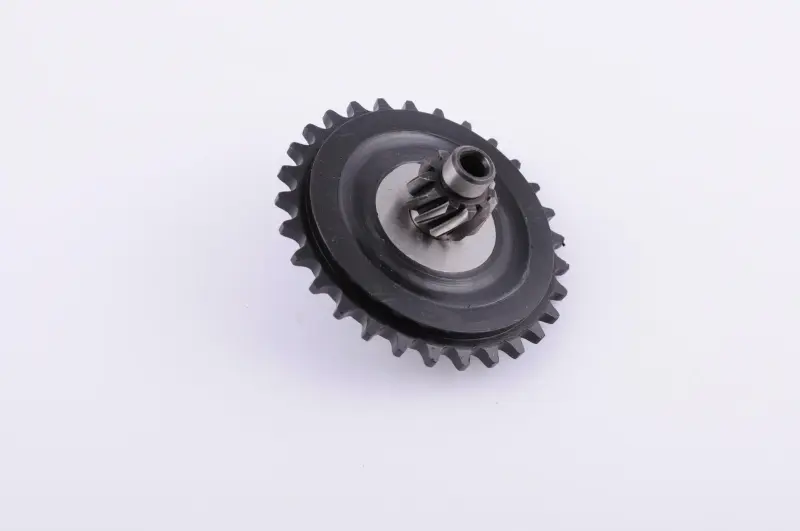

Конструкція поєднує велике зовнішнє зубчасте колесо та розташовану з ним на одній осі малу шестерню із центральною посадковою частиною. Таке виконання потребує правильного положення відносно сусідніх деталей: мають збігатися зовнішній діаметр, зубчасті вінці, висота маточини, посадка та загальний виліт. Навіть якщо дві запчастини призначені для схожих двигунів, відмінність одного із цих параметрів може перешкодити встановленню або нормальному зачепленню.

Що врахувати під час підбору

Позначення 2T, TB50 і Suzuki Run є основними критеріями сумісності цієї позиції. Перед замовленням визначте тип установленого двигуна та фактичне виконання трансмісії конкретного скутера. Назва моделі сама по собі не виключає відмінностей між роками випуску, ринками та раніше встановленими модифікаціями, тому найнадійніше зіставити нову шестерню зі знятою деталлю.

• Тип двигуна: деталь розрахована на двотактну конфігурацію; для чотиритактного двигуна її не варто обирати без окремого підтвердження сумісності.
• Зубчасті вінці: порівняйте кількість, крок і профіль зубців великого колеса та малої шестерні. Обидва вінці мають відповідати спряженим деталям.
• Посадкова частина: перевірте діаметр центрального отвору, форму маточини, глибину посадки та спосіб фіксації у штатному місці.
• Габаритна геометрія: зіставте зовнішній діаметр, загальну товщину, висоту малої шестерні та взаємне зміщення всіх частин.
• Матеріальне виконання: для цієї позиції вказане поєднання пластику та гуми. Під час порівняння враховуйте не лише форму зубців, а й будову центральної та дискової частин.

Коли потрібна заміна

Перевірити стан шестерні варто за появи стороннього шуму з боку трансмісії, ривків, нерівномірного зачеплення або виявлення люфту під час розбирання. Підставою для заміни є тріщини, відколи, помітна деформація, пошкоджені чи суттєво зношені зубці. Продовжувати складання з дефектною деталлю не слід: неправильний контакт може пошкодити спряжену шестерню та ускладнити подальший ремонт.

Рекомендації зі встановлення

Перед монтажем очистьте місце встановлення та огляньте сусідні шестерні, вісь, втулки й посадкові поверхні. На них не повинно залишатися уламків зубців і забруднень, що заважають вільному обертанню. Нову деталь установлюють без перекосу та надмірного зусилля, зберігаючи штатне розташування шайб, втулок і фіксаторів, якщо вони передбачені конструкцією конкретного двигуна.

Після складання відкритого механізму прокрутіть шестерні вручну та переконайтеся, що зубці входять у зачеплення по всій траєкторії, а обертання відбувається без заклинювання та бічного зміщення. Схему й кількість мастильного матеріалу обирають відповідно до сервісних вимог двигуна. Якщо точна конфігурація трансмісії невідома або знята деталь зруйнована й не дає змоги виконати порівняння, підбір і встановлення краще доручити майстру, знайомому з двотактними двигунами TB50.
